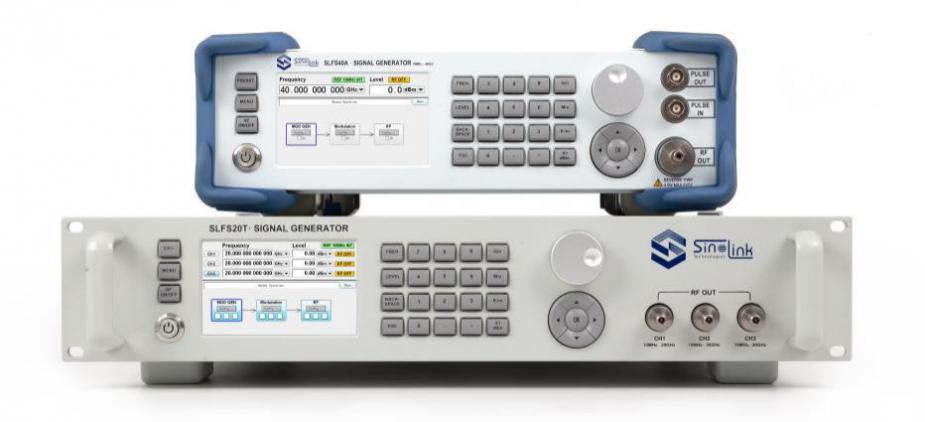

SLFS系列微波模拟信号源是一款超低相噪,高功率、多通道输出的微波信号源,该产品频率覆盖从5kHz至12、24、40、45和67GHz，频率分辨率低至0.001Hz,并具备窄脉冲调制功能，可实现多通道相参信号输出，单机最高可支持8个通道，每通道频率、功率独立可调，亦可联动调节，支持相位可调，支持双音信号输出。SLFS系列微波模拟信号源在要求卓越相噪、大动态输出功率范围、多通道同步测试和便携性的应用
SLFS系列微波模拟信号源是一款超低相噪,高功率、多通道输出的微波信号源,该产品频率覆盖从5kHz至12、24、40、45和67GHz，频率分辨率低至0.001Hz,并具备窄脉冲调制功能，可实现多通道相参信号输出，单机最高可支持8个通道，每通道频率、功率独立可调，亦可联动调节，支持相位可调，支持双音信号输出。SLFS系列微波模拟信号源在要求卓越相噪、大动态输出功率范围、多通道同步测试和便携性的应用领域有着出色的表现,是一款性价比极高的微波模拟信号源。
• 高度集成,体积小巧
SLFS系列微波模拟信号源
型号 | 频率范围 | |
单通道 | SLFS12A | 9kHz≤f≤12GHz |
SLFS24A | 9kHz≤f≤24GHz | |
SLFS40A | 9kHz≤f≤40GHz | |
SLFS45A | 9kHz≤f≤45GHz | |
SLFS67A | 9kHz≤f≤67GHz | |
多通道 | 通道数 | 2-3通道（单机可扩展为8通道） |
频率范围 | 10MHz至12GHz、24GHz、40GHz、45GHz、67GHz(各通道可任意组合) | |
通道间隔离度 | ＞80dB | |
分辨率 | 0.001Hz | |
内部时基参考振荡器老化率(1) | ≤±5*10-10/天 ≤±3*10-8/年 |
最初校准精度 | ±0.01ppm(标称值) |
温度效应 | ＜±0.05ppm,-20至+70ºC(标称值） |
(1) 老化率由设计决定，并与OCXO有直接关系。
频率 | 10MHz |
功率 | +10±1dBm,50Ω负载 |
调制 |
频率调制 | 脉冲、AM/FM/PM |
功率 | +10±1dBm,50Ω负载 |
输入频率 | 10MHz |
锁定范围 | ±1ppm |
功率 | +5±3dBm |
阻抗 | 50Ω |
波形 | 正弦波或方波 |
工作模式 | 步进扫描(相同间隔的频率步进) 、列表扫描、功率扫描 |
扫描范围 | 在仪器的频率范围内 |
驻留时间 | 20ms至10s |
时间分辨率 | 100us |
频率切换速度 | ≤20ms |
最大输出功率（dBm） | 频率 | 型号 | |||||
SLFA12A | SLFS24A | SLFS40A | SLFS45A | SLFS67A | 多通道 | ||
9kHz（2）＜f≤100MHz | ≥+15 | ≥+15 | ≥+15 | ≥+15 | ≥+15 | ≥+15 | |
100MHz＜f≤12GHz | ≥+18 | ≥+18 | ≥+18 | ≥+18 | ≥+16 | ≥+18 | |
12GHz＜f≤20GHz | - | ≥+18 | ≥+18 | ≥+18 | ≥+16 | ≥+18 | |
20GHz＜f≤24GHz | - | ≥+18 | ≥+17 | ≥+17 | ≥+14 | ≥+17 | |
24GHz＜f≤36GHz | - | - | ≥+15 | ≥+15 | ≥+14 | ≥+15 | |
36GHz＜f≤40GHz | - | - | ≥+13 | ≥+13 | ≥+12 | ≥+13 | |
40GHz＜f≤45GHz | - | - | - | ≥+13 | ≥+10 | - | |
45GHz＜f≤55GHz | - | - | - | - | ≥+12 | - | |
55GHz＜f≤60GHz | - | - | - | - | ≥+9 | - | |
60GHz＜f≤67GHz | - | - | - | - | ≥+7 | - | |
最小输出功率（dBm） | -120 | -120 | -110 | -90 | -90 | -110 | |
分辨率 | 0.01dB | ||||||
幅度切换速度 | ≤20ms | ||||||
最大反向功率 | 0.5W，0 VDC | ||||||
(2) 如无其他说明，本册9kHz 指标均在在选件SLFS-LF下取得
频率 | ＞-20dBm | -70dBm<P≤-20dBm | <-70dBm |
9kHz＜f≤10MHz | ≤±1dB | ≤±1.3dB | ≤±2.0dB |
10MHz＜f≤3GHz | ≤±0.5dB | ≤±0.7dB | ≤±2.0dB |
3GHz＜f≤20GHz | ≤±0.5dB | ≤±0.9dB | ≤±2.5dB |
20GHz＜f≤40GHz | ≤±1.0dB | ≤±1.3dB | - |
40GHz＜f≤50GHz | ≤±1.3dB | ≤±1.5dB | - |
50GHz＜f≤67GHz | ≤±1.8dB | ≤±2.0dB | - |
频率 | 衰减器状态:10dB |
≤2GHz | ＜1.40:1 |
2GHz＜f≤24GHz | ＜1.50:1 |
24GHz＜f≤40GHz | ＜1.60:1 |
40GHz＜f≤67GHz | ＜1.80:1 |
频率 | 偏移 | |||||
100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz | |
1GHz | ≤-105 | ≤-130 | ≤-138 | ≤-138 | ≤-136 | ≤-145 |
10GHz | ≤-85 | ≤-112 | ≤-118 | ≤-118 | ≤-120 | ≤-138 |
20GHz | ≤-80 | ≤-106 | ≤-112 | ≤-112 | ≤-114 | ≤-132 |
40GHz | ≤-74 | ≤-100 | ≤-106 | ≤-106 | ≤-108 | ≤-126 |
67GHz | ≤-70 | ≤-95 | ≤-101 | ≤-101 | ≤-102 | ≤-121 |
(3) 在室温下,输出功率0dBm时测得
<table border="1" cellspacing="0" border:none;width:100%;"="" style="border-spacing: 0px;padding: 0px;border: 0px;width: 1300px;font-family: 微软雅黑;font-size: 12px;white-space: normal">
频率范围 | 输出功率+10dBm时 |
9kHz＜f≤10MHz | <-30dBc |
10MHz＜f≤200MHz | <-40dBc |
200MHz＜f≤2GHz | <-55dBc |
2GHz＜f≤23GHz | <-55dBc |
(4) 在给定频率范围内
频率范围 | 输出功率+10dBm时 |
9kHz＜f≤12GHz | <-85dBc |
12GHz＜f≤24GHz | <-70dBc |
24GHz＜f≤40GHz | <-65dBc |
40GHz＜f≤67GHz | <-60dBc |
频率范围 | 输出功率0dBm，频偏>3kHz |
9kHz＜f≤10MHz | <-65dBc |
10MHz＜f≤250MHz | <-75dBc |
250MHz＜f≤6GHz | <-80dBc |
6GHz＜f≤12GHz | <-75dBc |
12GHz＜f≤24GHz | <-70dBc |
24GHz＜f≤40GHz | <-65dBc |
40GHz＜f≤67GHz | <-60dBc |
通断比 | ＞80dB |
最小脉宽 | 20ns |
最小周期 | 40ns |
输入阻抗 | 直流耦合,高阻 |
电平逻辑（CMOS） | 3.3V |
方波速率 | 0.1Hz至25MHz |
脉冲周期 | 40ns至10s |
脉冲宽度 | 20ns至10s |
分辨率 | 5ns |
可调触发延时 | 5ns至10s |
电平逻辑（CMOS） | 3.3V |
电源要求 | 85~264VAC,50～60Hz,100W | |
工作温度范围 | 0至50ºC | |
重量 (均不包含保护垫) | 单通道 | ≤10kg |
多通道 | 双通道≤16kg 三通道≤20kg | |
尺寸 (均不包含保护垫)
| 单通道 | 便携式机箱：91.5mm高 * 325mm 宽 * 405mm深 2U上架机箱：88.5mm高 * 440mm 宽 * 525mm深 |
多通道 | 2U：88.5mm 高 * 483mm宽 * 559mm深（双通道或三通道各通道低于24GHz时） | |
3U：134mm高 * 483mm宽 * 559mm深（三通道，输出高于24GHz时） | ||
推荐校准周期 | 12个月 | |
符合ISO标准 | 该仪器由通过ISO-9001认证的工厂制造完成,符合中星联华科技(北京)股份有限公司的内部质量标准 | |

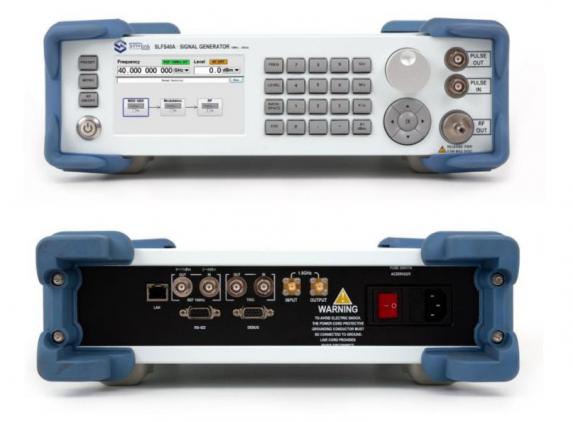

网口 LAN | RJ45接头,LAN连接器提供远程控制功能 |
串口 RS422 | DB9接头,串口通信接口,提供远程控制功能 |
调试接口 DEBUG | DB15接头,通过专用连接器可提供功率校准和固件更新功能 |
外部触发输入 TRIG IN | BNC-K接头,扫频或调制的触发输入接口,3.3V-COMS逻辑电平,输入高阻 |
内部触发输出 TRIG OUT | BNC-K接头,同步脉冲触发输出 |
外部10MHz参考输入REF 10MHz IN | BNC-K接头,接收10MHz参考信号,用于频率锁定所需的内部时基,额定输入功率为+2至+8dBm,阻抗为50Ω,正弦波或方波 |
内部10MHz参考输出 REF 10MHz OUT | BNC-K接头,输出10MHz参考信号。输出功率为+10±1dBm,输出阻抗为50Ω |
射频输出 RF OUT | 3.5mm(SLFS12A/SLFS24A)，输出阻抗50Ω |
2.92mm(SLFS40A)，输出阻抗50Ω | |
2.4mm（SLFS45A），输出阻抗50Ω | |
1.85mm（SLFS67A)，输出阻抗50Ω | |
外部脉冲输入 PULSE IN | BNC-K接头,外部调制脉冲的输入口,3.3V-COMS逻辑电平,输入高阻 |
内部脉冲输出 PULSE OUT | BNC-K接头,输出内部产生的脉冲号,3.3V-COMS逻辑电平,输出阻抗为低阻 |
