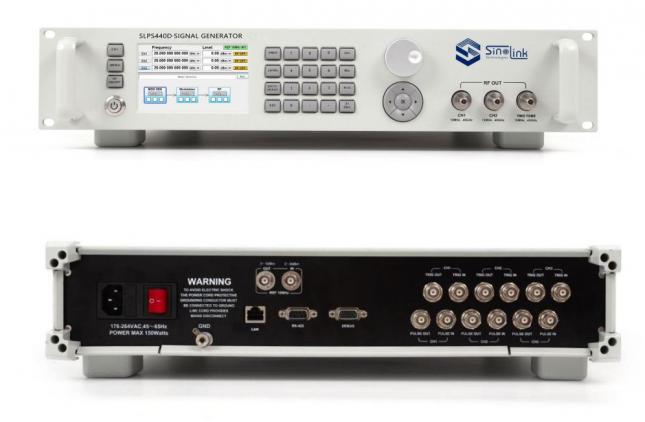

SLPS 系列相位可调微波模拟信号源是一款多通道输出相位可调的微波信号源，该产品频率覆盖从10MHz至 12、24、40、45 和67GHz，频率步进 0.01H并具备窄脉冲调制功能，可实现多通道相参信号输出，每通道频率、功率独立可调，亦可联动调节支持相位可调，支持双音信号输出。SLPS 系列相位可调微波模拟信号源在要求卓越相噪、大动态输出功率范围、多通道同步测试和便携性的应用领域有着出色的表现,
SLPS 系列相位可调微波模拟信号源是一款多通道输出相位可调的微波信号源，该产品频率覆盖从10MHz至 12、24、40、45 和67GHz，频率步进 0.01H并具备窄脉冲调制功能，可实现多通道相参信号输出，每通道频率、功率独立可调，亦可联动调节支持相位可调，支持双音信号输出。SLPS 系列相位可调微波模拟信号源在要求卓越相噪、大动态输出功率范围、多通道同步测试和便携性的应用领域有着出色的表现,同时所有的控制命令都可以通过本地面板设置或经过网络远端控制，是一款性价比极高的微波模拟信号源。
• 高度集成,体积小巧

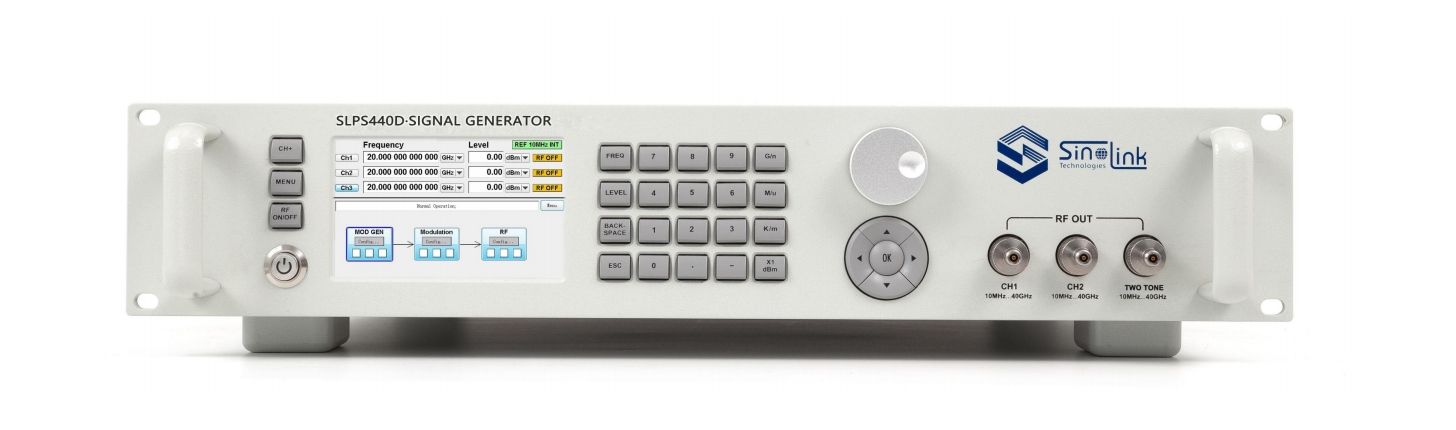

SLPS 系列相位可调微波模拟信号源
频率技术指标
型号 | 频率范围 | |
双通道 | SLPS12D | 10MHz≤f≤12GHz |
SLPS24D | 10MHz≤f≤24GHz | |
SLPS40D | 10MHz≤f≤40GHz | |
SLPS45D | 10MHz≤f≤45GHz | |
SLPS67D | 10MHz≤f≤67GHz | |
通道数 | 2通道 | |
输出频率步进 | 0.01Hz | |
通道间隔离度 | ≥80dB | |
内部时基参考振荡器老化率(1) | 30天以后<±1ppm/年(标称值) |
最初校准精度 | ±0.01ppm(标称值) |
温度效应 | ＜±0.05ppm,-20至+70ºC(标称值） |
(1) 老化率由设计决定，并与OCXO有直接关系。
频率 | 10MHz |
功率 | ≥5dBm |
内部参考频率稳定度 | ±5e-8 0℃～+50℃ |
频率精度 | ≤0.1ppm |
输入频率 | 10MHz |
锁定范围 | ±1ppm |
功率 | 5～10dBm |
阻抗 | 50Ω |
波形 | 正弦波或方波 |
内外参考可以切换 | |
工作模式 | 步进扫描(相同间隔的频率步进) 、列表扫描、功率扫描 |
扫描范围 | 在仪器的频率范围内 |
驻留时间 | 20ms至10s |
时间分辨率 | 100us |
频率切换速度 | ≤20ms |
最大输出功率（dBm） | 频率 | 型号 | ||||
SLPS12D | SLPS24D | SLPS40D | SLPS45D | SLPS67D | ||
10MHzf≤20GHz | ≥+18 | ≥+18 | ≥+18 | ≥+18 | ≥+15 | |
20GHz＜f≤24GHz | - | ≥+18 | ≥+17 | ≥+17 | ≥+13 | |
24GHz＜f≤36GHz | - | - | ≥+15 | ≥+15 | ≥+13 | |
36GHz＜f≤40GHz | - | - | ≥+13 | ≥+13 | ≥+12 | |
40GHz＜f≤55GHz | - | - | - | ≥+13 | ≥+10 | |
55GHz＜f≤67GHz | - | - | - | - | ≥+5 | |
最小输出功率（dBm） | -120 | -120 | -110 | -90 | -90 | |
功率调节步进 | 0.01dB | |||||
相位调节范围 | ±180° | |||||
相位调节步进 | 0.1° | |||||
幅度切换速度 | ≤20ms | |||||
最大反向功率 | 0.5W，0 VDC | |||||
(2) 如无其他说明，本册9kHz 指标均在在选件SLPS-LF下取得
频率 | ＞-20dBm | -70dBm<P≤-20dBm | <-70dBm |
10MHz＜f≤20GHz | ≤±0.5dB | ≤±0.9dB | ≤±2.5dB |
20GHz＜f≤40GHz | ≤±1.0dB | ≤±1.3dB | ≤±3.0dB |
40GHz＜f≤67GHz | ≤±1.5dB | ≤±2.0dB | ≤±3.0dB |
频率 | 衰减器状态:10dB |
≤2GHz | ＜1.40:1 |
2GHz＜f≤24GHz | ＜1.50:1 |
24GHz＜f≤40GHz | ＜1.60:1 |
40GHz＜f≤67GHz | ＜1.80:1 |
频率 | 偏移 | |||||
100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz | |
1GHz | ≤-108 | ≤-126 | ≤-135 | ≤-137 | ≤-139 | ≤-146 |
10GHz | ≤-88 | ≤-107 | ≤-115 | ≤-117 | ≤-119 | ≤-140 |
20GHz | ≤-82 | ≤-101 | ≤-109 | ≤-111 | ≤-113 | ≤-134 |
40GHz | ≤-76 | ≤-95 | ≤-103 | ≤-105 | ≤-107 | ≤-128 |
67GHz | ≤-71 | ≤-90 | ≤-98 | ≤-100 | ≤-102 | ≤-123 |
(3) 在室温下,输出功率0dBm时测得
频率范围 | 输出功率+10dBm时 |
10MHz＜f≤200MHz | <-40dBc |
200MHz＜f≤2GHz | <-50dBc |
2GHz＜f≤20GHz | <-55dBc |
20GHz＜f≤40GHz | <-55dBc |
(4) 在给定频率范围内
频率范围 | 输出功率+10dBm时 |
10MHz＜f≤12GHz | <-70dBc |
12GHz＜f≤24GHz | <-65dBc |
24GHz＜f≤40GHz | <-60dBc |
40GHz＜f≤67GHz | <-55dBc |
通断比 | ＞80dB |
最小脉宽 | 50ns |
最小周期 | 100ns |
输入阻抗 | 直流耦合,高阻 |
电平逻辑 | 3.3V-CMOS |
方波速率 | 0.1Hz至10MHz |
脉冲周期 | 100ns至10s |
脉冲宽度 | 50ns至10s |
分辨率 | 5ns |
可调触发延时 | 5ns至10s |
电平逻辑 | 3.3V-CMOS |
供电 | AC,176～264VAC，45Hz～65Hz |
工作温度范围 | 0至50ºC |
相对湿度 | 20%～80% (+30℃) |
重量 (均不包含保护垫) | ≤20kg |
尺寸 (均不包含保护垫) | 2U：90mm 高 * 483mm宽 * 559mm深 |
推荐校准周期 | 12个月 |
符合ISO标准 | 该仪器由通过ISO-9001认证的工厂制造完成,符合中星联华科技(北京)有限公司的内部质量标准 |
保修期 | 3年 |
网口 LDN | RJ45接头（TCP/IP over Ethernet ），LDN连接器提供远程控制功能 每通道源可以通过不同的网口独立控制 ,通讯+频率切换时间在20ms以下 |
串口 RS422 | DB9接头,串口通信接口,提供远程控制功能 |
调试接口 DEBUG | DB15接头,通过专用连接器可提供功率校准和固件更新功能 |
外部触发输入 TRIG IN | BNC-K接头,扫频或调制的触发输入接口,3.3V-COMS逻辑电平,输入高阻 |
内部触发输出 TRIG OUT | BNC-K接头,同步脉冲触发输出 |
外部10MHz参考输入REF 10MHz IN | BNC-K接头,接收10MHz参考信号,用于频率锁定所需的内部时基,额定输入功率为+2至+8dBm,阻抗为50Ω,正弦波或方波 |
内部10MHz参考输出 REF 10MHz OUT | BNC-K接头,输出10MHz参考信号。输出功率为+10±1dBm,输出阻抗为50Ω |
射频输出 RF OUT | 3.5mm(SLPS12D/SLPS24D)，输出阻抗50Ω |
2.92mm(SLPS40D)，输出阻抗50Ω | |
2.4mm（SLPS45D），输出阻抗50Ω | |
1.85mm（SLPS67D)，输出阻抗50Ω | |
外部脉冲输入 PULSE IN | BNC-K接头,外部调制脉冲的输入口,3.3V-COMS逻辑电平,输入高阻 |
内部脉冲输出 PULSE OUT | BNC-K接头,输出内部产生的脉冲号,3.3V-COMS逻辑电平,输出阻抗为低阻 |
