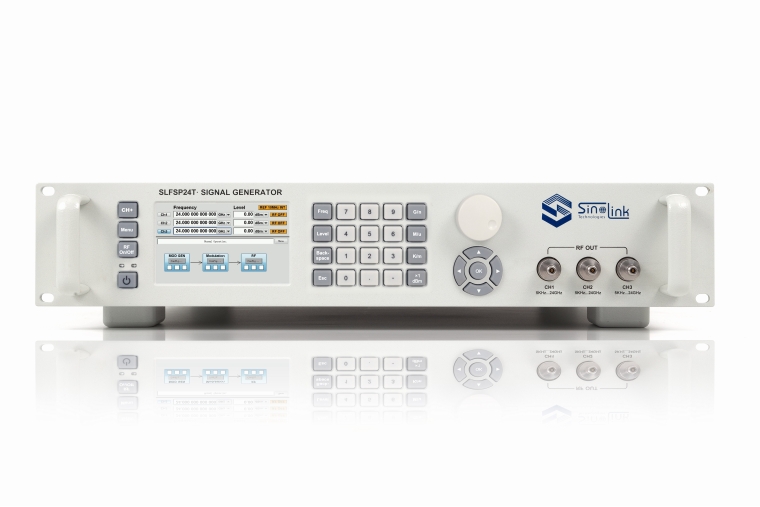

  • SLFS-Pro 系列超低相噪微波信号源 高精度宽带射频测试信号发生器
SLFS-Pro 系列超低相噪微波信号源 高精度宽带射频测试信号发生器

中星联华科技（Sinolink Technologies）SLFS-Pro系列超低相噪微波信号源是一款超低相噪、高功率的微波信号源，该产品频率覆盖从5kHz至3、6、12、24、40、45和67GHz，频率分辨率可达0.001Hz，并具备窄脉冲调制功能，最小脉宽20ns。该产品具有业内领先的超低相位噪声指标：＜-132dBc/Hz (@10GHz，10kHz偏移，典型值) ，适用于需要极其纯净射频

在线咨询
服务热线:400 998 0952

产品简介 / Introduction

中星联华科技（Sinolink Technologies）SLFS-Pro系列超低相噪微波信号源是一款超低相噪、高功率的微波信号源，该产品频率覆盖从5kHz至3、6、12、24、40、45和67GHz，频率分辨率可达0.001Hz，并具备窄脉冲调制功能，最小脉宽20ns。该产品具有业内领先的超低相位噪声指标：＜-132dBc/Hz (@10GHz，10kHz偏移，典型值) ，适用于需要极其纯净射频信号的应用，可出色完成半导体、卫星通信、无线通信等领域苛刻的组件、模块和系统测试任务。 产品可实现多通道相参信号输出，每通道频率、功率独立可调，亦可联动调节，还可支持双音信号输出，能满足用户不同用户的测试需求，让测试更简单。 SLFS-Pro系列超低相噪微波信号源在需要卓越相噪、大动态稳定输出功率、多通道同步的应用领域有着出色的表现，是一款低噪纯粹、可做晶振的微波信号源。




应用:ADC、DAC测试/本振替代/接收机测试 /ATE测试 /基站测试 /计量校准
    SLFS-Pro系列超低相噪微波信号源特点：


l 超低相位噪声：＜-132dBc/Hz (@10GHz，10kHz偏移，典型值)

l 最大输出功率：≥+18dBm（@20GHz，典型值）

l 谐波抑制：＜-60dBc（@100MHz~2GHz）

l 非谐波抑制：＜-80dBc（@10GHz）

l 具备窄脉冲调制功能，最小脉宽20ns

l 多通道相参输出

l 双音信号输出

l 高度集成,体积小巧

l 代码兼容

l 操作简单


技术指标

频率技术指标

频率范围


型号

频率范围

单通道

SLFSP03A

5kHz（1）≤f≤3GHz

SLFSP06A

5kHz≤f≤6GHz

SLFSP12A

5kHz≤f≤12GHz

SLFSP24A

5kHz≤f≤24GHz

SLFSP40A

5kHz≤f≤40GHz

SLFSP45A

5kHz≤f≤45GHz

SLFSP67A

5kHz≤f≤67GHz

多通道

通道数

1-3通道

频率范围

10MHz至3GHz、6GHz、12GHz、24GHz、40GHz、45GHz、67GHz(各通道可任意组合)

通道间隔离度

＞80dB

分辨率

0.001Hz

(1) 如无其他说明，本册5kHz 指标均在选件FSP-LF1下取得

频率基准

内部时基参考振荡器老化率(2)

 30天以后  <±0.1ppb/日(标称值)

<±1ppm/年(标称值)

最初校准精度

±0.01ppm(标称值)

温度效应

＜±0.05ppm,-20ºC至+70ºC(标称值）

(2) 老化率由设计决定，并与OCXO有直接关系。

内部参考输出

频率

10MHz

功率

+10±3dBm,50Ω负载



外部参考输入

输入频率

10MHz

锁定范围

±1ppm

功率

+5±3dBm

阻抗

50Ω

波形

正弦波或方波

频谱纯度技术指标

SSB相位噪声(3)(dBc/Hz)（标准配置）

频率

偏移

10Hz

100Hz

1kHz

10kHz

100kHz

1MHz

10MHz

100MHz

≤-110

≤-130

≤-152

≤-155

≤-155

≤-155

≤-155

200MHz

≤-106

≤-125

≤-147

≤-155

≤-155

≤-155

≤-155

1GHz

≤-92

≤-112

≤-140

≤-148

≤-148

≤-153

≤-155

10GHz

≤-72

≤-92

≤-122

≤-130

≤-130

≤-140

≤-158

20GHz

≤-66

≤-86

≤-116

≤-124

≤-124

≤-134

≤-152

40GHz

≤-60

≤-80

≤-108

≤-118

≤-118

≤-128

≤-146

67GHz

≤-55

≤-75

≤-103

≤-113

≤-113

≤-123

≤-138

(3)在室温下,输出功率0dBm时测得

SSB相位噪声(4)(dBc/Hz)（选件FSP-ULN002）

频率

偏移

10Hz

100Hz

1kHz

10kHz

100kHz

1MHz

10MHz

50MHz

≤-114

≤-130

≤-155

≤-163

≤-163

≤-165

≤-165

100MHz

≤-110

≤-130

≤-152

≤-161

≤-163

≤-165

≤-165

200MHz

≤-106

≤-125

≤-147

≤-154

≤-157

≤-160

≤-160

1GHz

≤-92

≤-112

≤-140

≤-148

≤-148

≤-155

≤-160

10GHz

≤-72

≤-92

≤-122

≤-130

≤-130

≤-140

≤-158

20GHz

≤-66

≤-86

≤-116

≤-124

≤-124

≤-134

≤-152

40GHz

≤-60

≤-80

≤-108

≤-118

≤-118

≤-128

≤-146

67GHz

≤-55

≤-75

≤-103

≤-113

≤-113

≤-123

≤-138

(4)在室温下,输出功率0dBm时测得

谐波(标准配置)

频率范围

输出功率+10dBm时

5kHz≤f＜10MHz

<-30dBc

10MHz≤f＜200MHz

<-40dBc

200MHz≤f＜2GHz

<-55dBc

2GHz≤f＜23GHz

<-55dBc

谐波（选件FSP-LFB002）

频率范围

输出功率+10dBm时

1MHz≤f＜10MHz

<-60dBc

10MHz≤f＜200MHz

<-75dBc

200MHz≤f＜1GHz

<-75dBc

1GHz≤f＜23GHz

<-55dBc

分谐波

频率范围

输出功率+10dBm时

5kHz≤f≤12GHz

<-85dBc

12GHz＜f≤24GHz

<-70dBc

24GHz＜f≤40GHz

<-65dBc

40GHz＜f≤67GHz

<-60dBc



非谐波(5)

频率范围

输出功率0dBm，频偏>3kHz

5kHz≤f≤10MHz

<-65dBc

10MHz＜f≤250MHz

<-85dBc

250MHz＜f≤6GHz

<-85dBc

6GHz＜f≤12GHz

<-80dBc

12GHz＜f≤24GHz

<-75dBc

24GHz＜f≤40GHz

<-70dBc

40GHz＜f≤67GHz

<-65dBc

(5)输出功率0dBm，频偏＞3kHz下测得

功率技术指标

最大输出功率（标准配置）

最大输出功率（dBm）

频率

型号



SLFSP03A

SLFSP06A

SLFSP12A

SLFSP24A

SLFSP40A

SLFSP45A

SLFSP67A

多通道


5kHz＜f≤10MHz

≥+15

≥+15

≥+15

≥+15

≥+15

≥+15

≥+15

≥+15


10MHz＜f≤100MHz

≥+15

≥+15

≥+15

≥+15

≥+15

≥+15

≥+15

≥+15


100MHz＜f≤3GHz

≥+15

≥+15

≥+15

≥+15

≥+15

≥+15

≥+15

≥+15


3GHz＜f≤6GHz

-

≥+15

≥+15

≥+15

≥+15

≥+15

≥+15

≥+15


6GHz＜f≤12GHz

-

-

≥+15

≥+15

≥+15

≥+15

≥+15

≥+15


12GHz＜f≤20GHz

-

-

-

≥+15

≥+15

≥+15

≥+15

≥+15


20GHz＜f≤24GHz

-

-

-

≥+13

≥+13

≥+13

≥+13

≥+13


24GHz＜f≤36GHz

-

-

-

-

≥+13

≥+13

≥+13

≥+13


36GHz＜f≤40GHz

-

-

-

-

≥+13

≥+13

≥+12

≥+13


40GHz＜f≤45GHz

-

-

-

-

-

≥+10

≥+10

≥+10


45GHz＜f≤55GHz

-

-

-

-

-

-

≥+12

≥+12


55GHz＜f≤60GHz

-

-

-

-

-

-

≥+9

≥+9


60GHz＜f≤67GHz

-

-

-

-

-

-

≥+7

≥+7

最小输出功率（dBm）

-120

-120

-120

-120

-120

-110

-90

-90

分辨率

0.01dB

幅度切换速度

≤20ms

最大反向功率

0.5W，0 VDC

最大输出功率（选件FSP-HP002）

最大输出功率（dBm）

频率

型号

SLFSP03A

SLFSP06A

SLFSP12A

SLFSP24A

SLFSP40A

SLFSP45A

SLFSP67A

多通道

5kHz＜f≤10MHz

≥+15

≥+15

≥+15

≥+15

≥+15

≥+15

≥+15

≥+15

10MHz＜f≤100MHz

≥+15

≥+15

≥+15

≥+15

≥+15

≥+15

≥+15

≥+15

100MHz＜f≤1GHz

≥+21

≥+21

≥+21

≥+21

≥+21

≥+21

≥+21

≥+21

1GHz＜f≤3GHz

≥+18

≥+18

≥+18

≥+18

≥+18

≥+18

≥+18

≥+18

3GHz＜f≤6GHz

-

≥+18

≥+18

≥+18

≥+18

≥+18

≥+18

≥+18

6GHz＜f≤12GHz

-

-

≥+18

≥+18

≥+18

≥+18

≥+18

≥+18

12GHz＜f≤20GHz

-

-

-

≥+18

≥+18

≥+18

≥+18

≥+18

20GHz＜f≤24GHz

-

-

-

≥+17

≥+17

≥+17

≥+17

≥+17

24GHz＜f≤36GHz

-

-

-

-

≥+15

≥+15

≥+15

≥+15

36GHz＜f≤40GHz

-

-

-

-

≥+13

≥+13

≥+13

≥+13

40GHz＜f≤45GHz

-

-

-

-

-

≥+10

≥+10

≥+10

45GHz＜f≤55GHz

-

-

-

-

-

-

≥+12

≥+12

55GHz＜f≤60GHz

-

-

-

-

-

-

≥+9

≥+9

60GHz＜f≤67GHz

-

-

-

-

-

-

≥+9

≥+9

最小输出功率（dBm）

-120

-120

-120

-120

-120

-110

-90

-90

分辨率

0.01dB

幅度切换速度

≤20ms

最大反向功率

0.5W，0 VDC
