中星联华矢量信号源产品，频率范围覆盖 100kHz 至 3/6/12/20/44/50/67GHz，输出功率范围覆盖-120dBm 至+15dBm，拥有超低相噪及杂散，内部产生基带实时调制带宽高达 2GHz，外部 IQ 输入，最高调制带宽可达 2GHz，可以配置单通道或者双通道。支持产生多种调制信号，具备预失真校准等功能。应用:通信/生产测试SLVS系列矢量信号源特点：频率范围：100kHz~3/
中星联华矢量信号源产品，频率范围覆盖 100kHz 至 3/6/12/20/44/50/67GHz，输出功率范围覆盖-120dBm 至+15dBm，拥有超低相噪及杂散，内部产生基带实时调制带宽高达 2GHz，外部 IQ 输入，最高调制带宽可达 2GHz，可以配置单通道或者双通道。支持产生多种调制信号，具备预失真校准等功能。
超低相噪及杂散

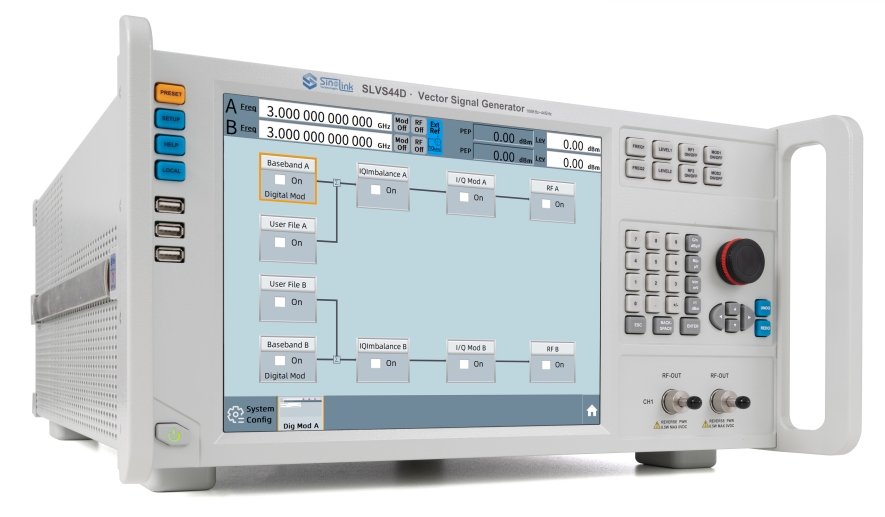

SLVS系列矢量信号源
频率技术指标
频率频率范围 | 100kHz≤f≤3GHz，单通道 | ||
100kHz≤f≤6GHz，单通道 | |||
100kHz≤f≤1GHz，单通道 | |||
100kHz≤f≤20GHz，单通道 | |||
100kHz≤f≤44GHz，单通道 | |||
100kHz≤f≤50GHz，单通道 | |||
100kHz≤f≤67GHz，单通道 | |||
100kHz≤f≤3GHz，双通道 | |||
100kHz≤f≤6GHz，双通道 | |||
100kHz≤f≤12GHz，双通道 | |||
100kHz≤f≤20GHz，双通道 | |||
100kHz≤f≤44GHz，双通道 | |||
0.01Hz | |||
≤20ms | |||
±5*10-10/天（连续通电30天后） | |||
(出厂值） | <span font-size:16px;"="" style="box-sizing: border-box;padding: 0px;border: 0px;font-size: 14px">≤±1e-8 | ||
功率特性 | ||||
最小输出功率* | 型号 | 标配 | ||
SLVS03A | -120dBm | |||
SLVS06A | -120dBm | |||
SLVS12A | -120dBm | |||
SLVS20A | -120dBm | |||
SLVS44A | -120dBm | |||
SLVS50A | -100dBm | |||
SLVS67A | -100dBm | |||
SLVS03D | -110dBm | |||
SLVS06D | -110dBm | |||
SLVS12D | -110dBm | |||
SLVS20D | -110dBm | |||
SLVS44D | -110dBm | |||
最大功率（PEP) | 频率范围 | 标配 | ||
SLVS03A/SLVS03D | ||||
100kHz≤f≤10MHz | +13dBm | |||
10MHz＜f≤3GHz | +15dBm | |||
SLVS06A/SLVS06D | ||||
100kHz≤f≤10MHz | +13dBm | |||
10MHz＜f≤6GHz | +15dBm | |||
SLVS12A/SLVS12D | ||||
100kHz≤f≤10MHz | +13dBm | |||
10MHz＜f≤6GHz | +15dBm | |||
6GHz＜f≤12GHz | +15dBm | |||
SLVS20A/SLVS20D | ||||
100kHz≤f≤10MHz | +13dBm | |||
10MHz＜f≤6GHz | +15dBm | |||
6GHz＜f≤12GHz | +15dBm | |||
12GHz＜f≤20GHz | +15dBm | |||
SLVS44A/SLVS44D | ||||
100kHz≤f≤10MHz | +13dBm | |||
10MHz＜f≤6GHz | +15dBm | |||
6GHz＜f≤12GHz | +15dBm | |||
12GHz＜f≤20GHz | +15dBm | |||
20GHz＜f≤40GHz | +13dBm | |||
40GHz＜f≤44GHz | +5dBm | |||
SLVS50A | ||||
100kHz≤f≤10MHz | +13dBm | |||
10MHz＜f≤6GHz | +15dBm | |||
6GHz＜f≤12GHz | +15dBm | |||
12GHz＜f≤20GHz | +15dBm | |||
20GHz＜f≤40GHz | +13dBm | |||
40GHz＜f≤50GHz | +10dBm | |||
SLVS67A | ||||
100kHz≤f≤10MHz | +13dBm | |||
50MHz＜f≤6GHz | +15dBm | |||
6GHz＜f≤12GHz | +15dBm | |||
12GHz＜f≤20GHz | +15dBm | |||
20GHz＜f≤40GHz | +13dBm | |||
40GHz＜f≤50GHz | +10dBm | |||
50GHz＜f≤60GHz | +9dBm | |||
60GHz＜f≤67GHz | +5dBm | |||
功率精确度 | 频率 | 功率 | ||
-120dBm＜P≤-70dBm | -70dBm＜P≤-20dBm | -20dBm＜P | ||
标配 | ||||
100KHz≤f＜10MHz | ≤±2.0dB | ≤±1.3dB | ≤±1.0dB | |
10MHz≤f＜20GHz | ≤±2.5dB | ≤±1.0dB | ≤±0.5dB | |
20GHz≤f＜40GHz | ≤±3.0dB | ≤±1.5dB | ≤±1.0dB | |
40GHz≤f≤67GHz | ≤±3.0dB | ≤±2.0dB | ≤±1.5dB | |
功率分辨率 | 0.01dB | |||
功率温度稳定性 | 0.02dB/℃（典型值） | |||
输出阻抗 | 50Ω（额定值） | |||
源驻波比VSWR | 100kHz≤f≤2GHz ＜1.40：1@衰减器衰减10dB | |||
频谱纯度 | ||||||||
谐波 输出功率：10dBm | 频率 | 标配 | ||||||
100kHz≤f≤10MHz | ＜-30dBc | |||||||
10MHz＜f≤200MHz | ＜-40dBc | |||||||
200MHz＜f≤24GHz | ＜-50dBc | |||||||
分谐波 输出功率：10dBm | 10MHz≤f≤2GHz | ＜-85dBc | ||||||
2GHz＜f≤10GHz | ＜-80dBc | |||||||
10GHz＜f≤20GHz | ＜-70dBc | |||||||
20GHz＜f≤44GHz | ＜-65dBc | |||||||
44GHz＜f≤67GHz | ＜-60dBc | |||||||
非谐波 输出功率：0dBm | 频率 | 标配 | 超低相噪选件 | |||||
100kHz≤f≤10MHz | ＜-65dBc | ＜-65dBc | ||||||
10MHz＜f≤6GHz | ＜-75dBc | ＜-85dBc | ||||||
6GHz＜f≤12GHz | ＜-70dBc | ＜-80dBc | ||||||
12GHz＜f≤24GHz | ＜-65dBc | ＜-75dBc | ||||||
24GHz＜f≤40GHz | ＜-60dBc | ＜-70dBc | ||||||
40GHz＜f≤67GHz | ＜-55dBc | ＜-65dBc | ||||||
相位噪声dBc/Hz 输出功率：10dBm | 频率/频偏 | 10Hz | 100Hz | 1kHz | 10kHz | 20kHz | 1MHz | 10MHz |
标配 | ||||||||
1GHz | - | -105 | -130 | -138 | -138 | -136 | -145 | |
5GHz | - | -91 | -118 | -124 | -124 | -126 | -144 | |
10GHz | - | -85 | -112 | -118 | -118 | -120 | -138 | |
20GHz | - | -80 | -106 | -112 | -112 | -114 | -132 | |
40GHz | - | -74 | -100 | -106 | -106 | -108 | -126 | |
67GHz | - | -70 | -95 | -101 | -101 | -102 | -121 | |
超低相噪选件 | ||||||||
1GHz | -85 | -108 | -135 | -146 | -146 | -154 | -155 | |
5GHz | -76 | -96 | -125 | -136 | -136 | -146 | -150 | |
10GHz | -70 | -90 | -120 | -130 | -130 | -140 | -155 | |
20GHz | -64 | -84 | -114 | -124 | -124 | -133 | -148 | |
40GHz | -58 | -78 | -108 | -117 | -117 | -127 | -142 | |
67GHz | -53 | -73 | -103 | -112 | -112 | -122 | -134 | |
工作模式 | 内部基带IQ或外部基带IQ |
最大调制带宽 | 2GHz |
调制带宽频率响应平坦度 | ≤±1.2dB (2GHz带宽，典型值） |
EVM | ≤2% 符号速率400Msym/s，QPSK @20GHz |
存储深度 | 512Msa（标准） 1GSa /2Gsa 可选择 |
扫描模式 | 步进扫描、列表扫描、功率扫描 |
2GHz 2048QAM 符号速率320MHz EVM
参考特性 | |
具有内外 10MHz 参考切换功能 | |
内部参考频率稳定度 | ±2e-8 0℃～+50℃ |
外部参考输入功率 | 5dBm±3dBm |
内部参考输出功率 | +10dBm±3dB |
调制信号：通用数字调制、多载波数字调制、OFDM、5G NR、多音信号、高斯噪声、单音信号、复杂电磁环境、跳频信号、模拟调制。
任意波文件：普通文件导入播放，多载波文件，多序列文件等导入播放
详见产品手册
参考特性 | |
具有内外 10MHz 参考切换功能 | |
内部参考频率稳定度 | ±2e-8 0℃～+50℃ |
外部参考输入功率 | 5dBm±3dBm |
内部参考输出功率 | +10dBm±3dB |
一般参数 | |
供电 | 90~264V AC, 45~65Hz |
工作温度 | 0至55℃ |
存储温度 | -40至70℃ |
相对湿度 | 20%～80% (+30℃) |
推荐校准周期 | 36个月 |
ISO认证 | 该仪器由ISO9001认证单位生产制造，符合质量体系要求 |
尺寸 | SLVS03A/SLVS06A/SLVS12A/SLVS20A/SLVS44A/SLVS50A：宽*高*深 448*132*425 SLVS67A/SLVS03D/SLVS06D/SLVS12D/SLVS20D/SLVS44D：宽*高*深 450*220*512 |
功耗 | SLVS03A/SLVS06A/SLVS12A/SLVS20A：≤250W SLVS44A/SLVS50A/SLVS67A/SLVS03D/SLVS06D/SLVS12D/SLVS20D/SLVS44D：≤400W |
