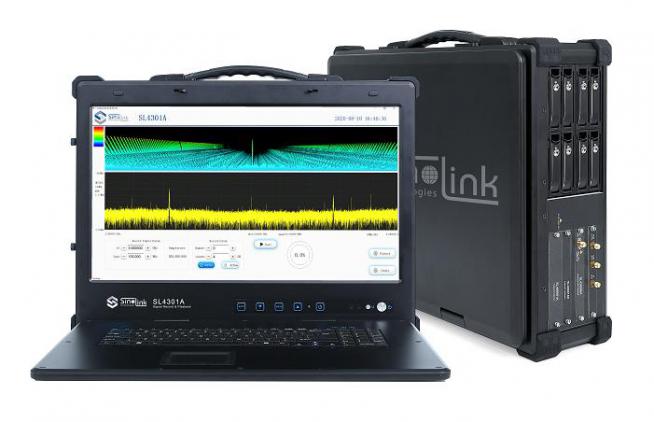

SL4301A射频信号采集记录回放仪是一款便携式射频信号采集记录回放设备，单机最大可支持18GHz（可扩展至67GHz），可以对射频信号直接进行采集、记录和回放，数据记录和回放带宽高达2GHz。SL4301A射频信号采集记录回放仪由上下变频器模块、高性能ADC、DAC和高性能磁盘阵列组成，结构紧凑，方便外场携带。

应用:导航\遥测遥感\卫星通信\ 频谱管理\抗干扰及复杂电磁环境测试

SL4301A射频信号采集记录回放仪特点：

1. 18.寸高分辨率显示屏，具有频谱展示，类似频谱仪操作方式
2. ：一体化射频模块集成可插拔射频模块，单机最大可支持18GHz（可扩展至67GHz）
3. ：KGHz可变回放采样率：K.8GSPS双备份系统：13.6）
4. 具备离线式信号分析、信号产生、信号合成软件，支持数字通信信号、跳频信号等多种类型的信号分析和产生以及理想信号和采存信号合成回放
5. 外部信号回放支持导入外部信号进行回放
6. 可选择多个数据文件按照指定顺序和循环次数无间断连续输出

7. 控制接口，<span "="" style="box-sizing: border-box;padding: 0px;border: 0px">标准SCPI指令，支持Socket命令传输方式

采集功能

回放功能

软件功能

信号合成

信号合成能够将多个数据进行叠加组合，支持将采集的实际数据和SignalPro信号生成软件产生的理想数据进行叠加，并且可以根据文件长短由用户选择补零、截断或循环重复等方式，将理想数据和实际采集数据进行融合；也可采用单个发射机通过信号合成，实现多发射机模拟功能。

SignalVu-PC信号处理及分析软件

SignalVu-PC 信号处理及分析软件作为配套软件，服务于高数据速率卫星链路、无线局域网、跳频通信等场景下的信号分析。

SignalVu-PC支持分析脉冲信号的幅度、时间、平均开点功率、峰值功率、平均发射功率、脉宽、上升时间、下降时间、重复间隔（s）、重复间隔(Hz)、占空比(%)、占空比（比率)）、纹波(dB)、纹波(%)、衰落(dB)、衰落(%)、过冲(dB)、过冲(%)）、调制误差比 (MER)、幅度误差）（RMS、峰值、相位误差与时间关系等分析功能支持BPSK、QPSK、OQPSK、8PSK、16QAM、64QAM、256QAM、16APSK、32APSK、GMSK、π/4DQPSK、DQPSK、D8PSK等数字信号，可显示解调星座图和IQ相位变化图，可测量EVM、增益平衡、PDF等参数可对采集数据中的常规信号进行离线分析功能，支持RF I/Q 随时间变化、幅度随时间变化、功率随时分<span font-size:14px;"="" style="box-sizing: border-box;padding: 0px;border: 0px">析功能。

SignalPro信号生成软件

1. 2. 1. 2. 3. 生成FMCW4. 5. 6. 7. 在波形中加入正交误差、IQ失衡和IQ8. 可回放IQ，可将示波器采集的波形*.tiq)、*MATLAB(*.mat)该工具软件填表式生成各类复杂调制信号，用户无需了解信号机理，只需填入所需信号的基本参数信息即可方便快捷一键式生成所需波形。另外，在信号生成软件界面上会直观显示待生成信号的时域、频域及调制域仿真结果。整个信号产生过程简单直观、方便快捷，最大程度减少了测试人员的工作时间及难度，提高了测试效率。

硬盘容量和采集时长

1.硬盘容量计算方法

; 操作系统的算法：1GB=1024MB,1MB=1024KB,1KB=1024BYTE<span font-size:14px;"="" style="box-sizing: border-box;padding: 0px;border: 0px">;

如：硬盘厂商标准出厂的1TB硬盘，按硬盘厂商标准：1TB=1000*1000MB=1000*1000*1000KB；

换算成系统操作系统算法：1TB(操作系统算法)=（1000*1000*1000）/(1024*1024*1024)*1000GB=931.3GB

2.实际可用的容量可能会有所减少（由于格式化、分区、操作系统、应用或其他必要占用）

3.IQ采样率为表格中采样率的一半

通用参数
