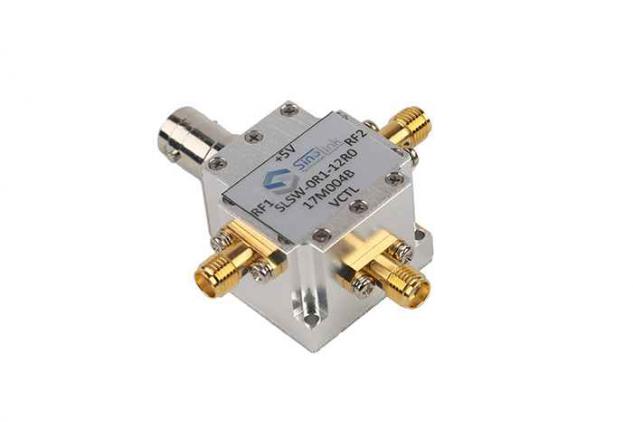

SLSW-0R1-15R0是一款高速开关，SMA-K接头输入输出，频率覆盖100MHz～15GHz，隔离度典型值45dB；插损≤4.5dB；单电源+5V，低电流（≤20mA），高速响应， 视频泄漏≤40mV，适合于高速RF脉冲调制应用。

应用:基站基础设施 /光纤和宽带电信 /微波无线电和VSAT /测试仪器仪表

SLSW-0R1-15R0微波开关特点：

• • 插入损耗：≤4.5dB
• • 驻波比: ≤2.0
• • 最小脉宽：≤10nS
• • 输入P-1：20dBm
• • 电源：+5V

• • 尺寸：28mm*28mm*22mm

1 插损及驻波比测试

将矢网起始频率设置为10MHz，截止频率设置为15GHz，输出功率设置为-15dBm，使用标准校准件对矢网进行校准，校准后进行相应驻波测试。

1.1 导通状态测试

将模块RFin端口连接到矢网Port1端口，RFout端口连接到矢网Port2端口；VDC脚加+5V,GND脚接地，VCTL脚加高电平，开关导通，驻波测试结果如下：

图1 SLSW-0R1-15R0导通状态测试图

1.2 隔离状态测试

将模块RFin端口连接到矢网Port1端口，RFout端口连接到矢网Port2端口；VDC脚加+5V,GND脚接地，VCTL脚加低电平，开关导通，驻波测试结果如下：

图2 SLSW-0R1-15R0隔离状态测试图

2 开关速度以及上升沿时间测试

2.1 将模块RFin端口连接到信号源，RFout端口连接到实时频谱仪；VDC脚加+5V，GND脚接地，VCTL脚加脉冲调制信号，测试结果如下：

图3 SLSW-0R1-12R0 频谱 以及时间响应测试图

2.2 将模块RFin端口连接到信号源，RFout端口连接到示波器；VDC脚加+5V，GND脚接地，VCTL脚加脉冲信号（AWG提供），示波器触发信号由AWG提供，测试结果如下：

图4 SLSW-0R1-15R0 导通延时测试图

图5 SLSW-0R1-15R0 关断延时测试图

图6 SLSW-0R1-15R0 视频泄露测试图

3 重复实验

将多个模块进行测量，测量结果基本一致。

  注意事项

最大功率：<=30dBm
