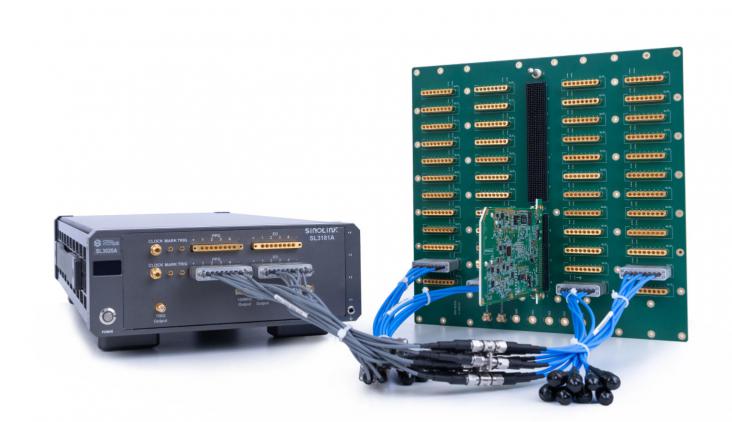

SL3000A系列误码仪指标

供电

100V至240V  AC，50Hz至60Hz

功耗≤ 400W

尺寸重量

尺寸

242mm(W)×529mm(D)×88mm(H)

重量

≤ 15kg

通用指标

工作温度

+10℃至 +40℃

储存温度

-20℃至 +70℃

工作湿度

无水汽凝结，+35℃，20% 至 80%

速率步进

10kBaud

输出通道

4通道：无抖动：SL3140A       带抖动：SL3141A

8通道：无抖动：SL3180A       带抖动：SL3181A

16通道：无抖动：SL3116A

数据输出

输出幅度

400mVppd至1200mVppd差分，高压输出选件-PG2P5V：最高2.5Vppd差分

输出耦合

AC耦合

输出接口类型

1*8高密连接器，配套2.4mm or 1.85mm 电缆

输出信令支持

NRZ/PAM4

上升下降时间（20%~80%）

13ps @53.125Gbps NRZ (typ）

随机抖动

≤400fs rms @53.125Gbps NRZ (typ）

输出码型

随机码型：PRBS7/9/13/15/23/31/PRBS13Q/PRBS31Q ，其他：JP03A/JP03B/ SSPRQ

自定义码型长度

支持，128bit

PAM4 Gray Code

支持

PAM4 Pre-code

支持

数据输入

输入耦合

AC 耦合

输入接口类型

1*8高密连接器，配套2.4mm or 1.85mm 电缆

输入信令

NRZ/PAM4

输入码型

PRBS7/9/13/15/23/31/PRBS13Q/PRBS31Q

PAM4 Gray Code

支持

输入幅度

250mVppd至1000mVppd差分

输入灵敏度

50mV差分眼高（typ）

输入均衡

支持

自动均衡

支持

内置CDR

支持
