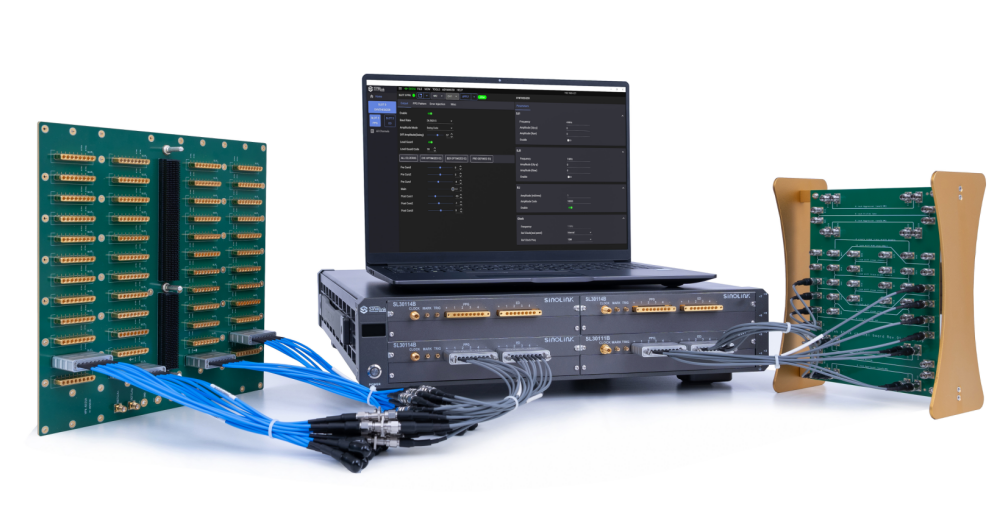

SL3000A Pro系列高性能误码仪具有优异的性能指标、丰富的功能特点、灵活的选件配置和超高的整机集成度， 为高速串行电路产品预研、设计和生产测试提供了强大的性能和丰富的高级功能。误码仪能够在高速有线通信系统中对误码率进行测试分析，主要用于评估电子信道性能，是高速通信硬件电路研发和测试的必备仪器，广泛应用高校研究所、通信设备研发及航空航天研究等领域。应用:高速互联信号完整性测试 /高速芯片SER
SL3000A Pro系列高性能误码仪具有优异的性能指标、丰富的功能特点、灵活的选件配置和超高的整机集成度， 为高速串行电路产品预研、设计和生产测试提供了强大的性能和丰富的高级功能。误码仪能够在高速有线通信系统中对误码率进行测试分析，主要用于评估电子信道性能，是高速通信硬件电路研发和测试的必备仪器，广泛应用高校研究所、通信设备研发及航空航天研究等领域。
速率范围:支持100Gbps-117Gbps, 以及200Gbps-234Gbps等主流速率
支持10KHz-10MHz的高级SJ正弦抖动注入
支持10MHz-100MHz的高级PJ周期抖动注入
支持RJ随机抖动注入
支持BUJ串扰抖动注入
支持2.5V以上的高压差分输出
接收端ED支持高级自动均衡功能轻松满足各种复杂测试环境
接收端ED内置了CDR时钟恢复功能，无需外部时钟输入
支持虚拟FEC的高级直方图以及物理层突发误码分析等功能
SL3000A Pro 系列高性能误码仪指标（224G高级注抖误码仪）
• 支持100Gbps-117Gbps, 以及200Gbps-234Gbps等主流速率
• 支持NRZ/PAM4编码信令格式
• 支持10KHz-10MHz的高级SJ正弦抖动注入
• 支持10MHz-100MHz的高级PJ周期抖动注入
• 支持RJ随机抖动注入
• 支持BUJ串扰抖动注入
• 支持2.5V以上的高压差分输出
• 接收端ED支持高级自动均衡功能轻松满足各种复杂测试环境
• 接收端ED内置了CDR时钟恢复功能，无需外部时钟输入
• 支持虚拟FEC的高级直方图以及物理层突发误码分析等功能
112G PPG输出眼图 224G PPG输出眼图
远程接口 | UART、LAN | |
模块插槽 | 外设插槽 8 个 | |
频综插槽 1 个 | ||
供电 | 100Vac至240Vac，50Hz至60Hz | |
功耗≤ 600W | ||
尺寸重量 | 尺寸 | 440mm(W)×529mm(D)×88mm(H) |
重量 | ≤ 20kg | |
通用指标 | 工作温度 | +10℃至 +40℃ |
储存温度 | -20℃至 +70℃ | |
工作湿度 | 无水汽凝结，+35℃，20% 至 80% | |
时钟输出 | 通道数 | 1 |
频率范围 | 62.5MHz to 4GHz | |
连接器 | SMA | |
参考输入 | 频率范围 | 5MHz to 200MHz |
连接器 | SMA | |
参考输出10MHz | 功率范围 | 5dBm±3dB |
连接器 | SMA | |
参考输出100MHz | 功率范围 | 5dBm±3dB |
连接器 | SMA | |
-JIT选件 | ||
SJ1 | 频率范围 | 10kHz 至 40MHz |
幅度① | ≥200UI@ 抖动频率10kHz | |
≥40UI@ 抖动频率40kHz | ||
≥20UI@ 抖动频率100kHz | ||
≥5UI@ 抖动频率400kHz | ||
≥2UI@ 抖动频率1MHz | ||
≥0.5UI@抖动频率4MHz | ||
≥0.2UI@抖动频率10MHz | ||
≥0.15UI@抖动频率40MHz | ||
SJ2 | 频率范围 | 10kHz 至 40MHz |
幅度① | ≥200UI@ 抖动频率10kHz | |
≥40UI@ 抖动频率40kHz | ||
≥20UI@ 抖动频率100kHz | ||
≥5UI@ 抖动频率400kHz | ||
≥2UI@ 抖动频率1MHz | ||
≥0.5UI@抖动频率4MHz | ||
≥0.2UI@抖动频率10MHz | ||
≥0.15UI@抖动频率40MHz | ||
RJ | 幅度① | 0至100 mUI (rms) |
①注在53,125 Gbps NRZ速率条件下测得
输出 | 速率范围 | PAM4:9GBaud-60GBaud，连续可调 | |
速率步进 | 1kBaud | ||
输出分频比 | 1/2/4差分通道可选 | ||
输出幅度 | ppdppd高压输出选件：最高2.5V差分 | ||
输出耦合 | 1*8高密连接器；配套2.4mm or 1.85mm 电缆 | ||
输出信令支持 | 7 Taps, 1 main cursor, 3 Post-cursor, 3 Pre-cursor | ||
C(3) Post-Cur1 | >2dB | ||
C(1) Post-Cur1 | >4dB | ||
C(-2) Pre-cur2 | >1dB | ||
上升下降时间（20%~80%） | 12ps @53.125Gbps NRZ (typ） | ||
随机抖动 | 随机码型：PRBS7/9/13/15/23/31/PRBS13Q/PRBS31Q其他： JP03A/JP03B/ SSPRQ/128bit自定义 | ||
自定义码型长度 | 支持 | ||
PAM4 Pre-code | ≥200UI@抖动频率10kHz | ||
≥20UI@抖动频率100kHz | |||
≥2UI@抖动频率1MHz | |||
高频SJ抖动注入① | ≥0.2UI@抖动频率10MHz | ||
0至100 mUI @53.125Gbps | |||
通道间skew调整（选件） | <span font-size:9pt;"="" style="box-sizing: border-box;padding: 0px;border: 0px">>1000ps | ||
①注在53,125 Gbps NRZ速率条件下测得
速率范围 |
|
输入耦合 | 1*8高密连接器， |
NRZ/PAM4 | |
输入码型 | 支持 |
PAM4 Pre-code | 250mV至1000mV差分 |
输入灵敏度 | 支持≥15dB 插损后均衡 |
自动均衡 | 支持 |
高级眼图分析（选件） | 支持 |
内置CDR | <span font-size:9pt;"="" style="box-sizing: border-box;padding: 0px;border: 0px">支持 |
