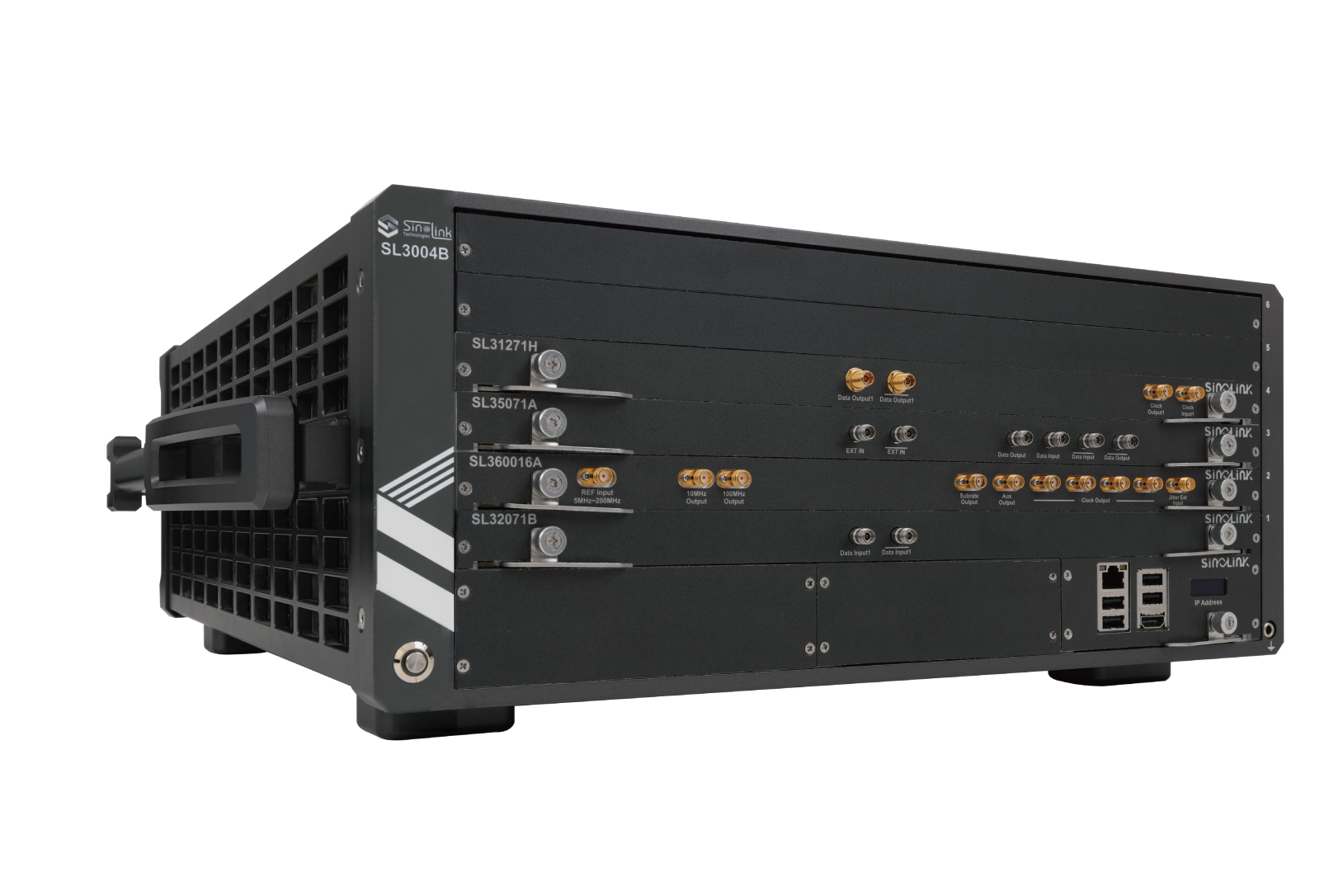

SL3000BX 系列高性能误码仪具有优异的性能指标、丰富的功能特点、灵活的选件配置和超高的整机集成度，为高速串行电路产品预研、设计和生产测试提供了强大的性能和丰富的高级功能。误码仪能够在高速有线通信系统中对误码率进行测试分析，主要用于评估电子信道性能， 是高速通信硬件电路研发和测试的必备仪器，广泛应用高校研究所、通信设备研发及航空航天研究等领域。应用:高速互联信号完整性测试 /高速芯片SERDE
SL3000BX 系列高性能误码仪具有优异的性能指标、丰富的功能特点、灵活的选件配置和超高的整机集成度，为高速串行电路产品预研、设计和生产测试提供了强大的性能和丰富的高级功能。误码仪能够在高速有线通信系统中对误码率进行测试分析，主要用于评估电子信道性能， 是高速通信硬件电路研发和测试的必备仪器，广泛应用高校研究所、通信设备研发及航空航天研究等领域。
支持PRBS随机码、16Gbit用户自定义码型
外部显示接口 | HDMI | |
USB接口 | USB2.0 4个 | |
模块插槽 | 6个 | |
接地孔 | 前面板1个 | |
后面板1个 | ||
操作系统 | Windows Server 2019 | |
存储容量 | 256GB | |
远程接口 | 以太网 | |
环境参数 | 供电 | 100V至240Vac |
功耗 | ≤1000W | |
工作温度 | +10℃至 +40℃ | |
储存温度 | -20℃至 +70℃ | |
工作湿度 | 无水汽凝结，+35℃，20% 至 80% | |
尺寸重量 | 尺寸：440mm×529mm×177mm(宽*深*高) | |
重量：≤30KG | ||
输出通道数量 | 每一个模块支持1或者2路差分通道 |
速率范围 | NRZ：0.48Gbps-32.4Gbps，连续可调 |
速率步进分辨率 | 1kBaud |
输出去加重TAP支持 | 4 个Taps：1 post-cursor, 2 pre-cursors，1 main |
上升/下降时间(20%-80%) | <16ps (typ，NRZ@25.78125Gbps) |
输出低频周期抖动(SJ1/SJ2) | 2个独立的低频周期性抖动SJ注入 频率范围：10kHz-10MHz 抖动注入幅度范围： 10kHz: ≥500UI 100kHz: ≥50UI 10MHz: ≥0.6UI |
扩频时钟(SSC) | 频率范围：28kHz-37kHz 下偏幅度： -7000ppm-+300ppm 精度：±200 ppm |
有界不相关抖动(BUJ) | 比特率范围：500Mbps-10Gbps 码型：PRBS7/9/15/23/31 抖动幅度：≥250mUI(pk-pk) 低通滤波器：50MHz 、100MHz 、200MHz 、直通 |
输出Skew相位调整 | 选件支持。范围：≤2UI，分辨率 ≤1.5ps。 |
误码注入方式 | 支持重复/单次 |
误码率 | *E-n(*=1至9，n=3至12) |
注：上述PPG的抖动注入结果在16Gbps下测试
输入通道数 | NRZ支持内置时钟恢复 |
输入灵敏度 | 内置自动均衡 |
均衡能力 | PRBS7/9/13/15/23/31选件支持16Mbit |
100MHz 参考时钟输出 | 支持， 单端，SMA接口 |
10MHz 参考时钟输出 | 支持，单端， SMA接口 |
外部参考输入 | 支持，单端， SMA接口 |
外部参考输入Multiplier模式 | 选件支持 |
