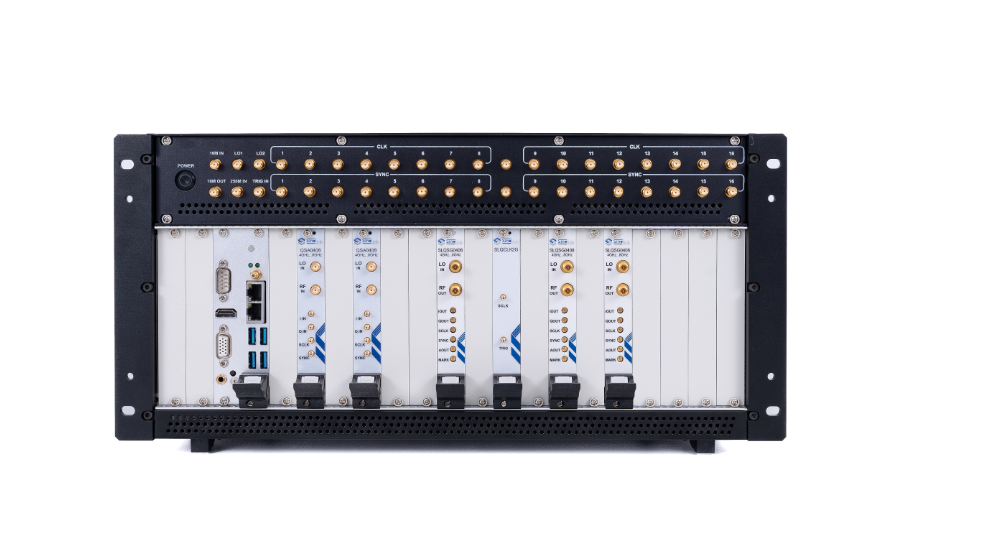

四通道任意波插卡

3U插卡，从上至下具有本振输入、射频输出、1、模拟输出2<span "="" style="box-sizing: border-box;padding: 0px;border: 0px;font-size: 16px">、时钟输入、同步输入、模拟输出3、模拟输出4等接口。四通道支持独立输出与同步输出模式。

输出幅度

±0.25V@50Ω

DAC量化位数

16bit

转换速率

2GSPS

波形存储空间

512MSa/通道

最小波形长度

64Samples

耦合方式

直流耦合

同步性能

通道间时间偏差

＜200ps

触发输入

连接器

SMB

输入幅度

3.3V LVTTL

触发最小延时

≤300ns

延时调节范围

最大至10s

延时调节步进

4ns

触发脉宽

＞7.5ns

触发极性

正极性/负极性

序列功能

序列数量

1至16384个

跳转时间

8ns~10s

运行模式

单次触发模式

收到一次触发信号后输出一次，输出循环次数可设置，循环过程中触发无效，循环结束后触发无效。

触发到各波形输出延时可调。

连续触发模式

每收到一次触发信号后开始输出，输出循环次数可设置，循环过程中触发无效。循环次数完成后或停止命令到来停止输出。

触发到各波形输出延时可调。

输出可通过命令控制关闭输出

支持本地产生数据，减少数据传输时间

射频通道

频率范围

3GHz至7GHz或4GHz至8GHz可选

瞬时带宽

1GHz

输入功率

0dBm至+15dBm，

-3dBm至+20dBm（typ）

输入连接器

SMA

输出连接器

SMA

非谐波

≥80dBc

谐波

≥50dBc

带内平坦度

≤0.5dB

本振泄露

≤-60dBm（自校准）

≤-70dBm（外部校准）

镜频抑制比

≥60dBc（外部校准）

耦合方式

交流耦合

输入幅度

±0.5V@50Ω

输入阻抗

50ohm

ADC量化位数

14bit

采样率

最大1.2GSPS

波形存储空间

512MSa/通道

耦合方式

直流耦合

同步性能

通道间时间偏差

＜200ps

触发输入

连接器

SMB

输入幅度

3.3V LVTTL

触发最小延时

≤300ns

延时调节范围

最大至10s

延时调节步进

4ns

触发脉宽

＞7.5ns

触发极性

正极性/负极性

运行模式

单次触发模式

收到一次触发信号后采集一次，采集循环次数可设置，循环过程中触发无效，循环结束后触发无效。

触发到采集延时可调。

连续触发模式

每收到一次触发信号后开始采集，采集循环次数可设置，循环过程中触发无效。循环次数完成后或停止命令到来停止采集。

触发到采集延时可调。

射频通道

频率范围

3GHz至7GHz或4GHz至8GHz可选

瞬时带宽

600MHz

本振输入功率

0dBm至+15dBm，

-3dBm至+20dBm（typ）

本振输入连接器

SMA

射频信号输入增益

20dB

射频信号衰减动态

30dB

射频输入连接器

SMA

耦合方式

交流耦合
