性能特点TH521 的常规特性• 高达 3.5kV/1800A的宽广工作范围• 从 -50 C 到 +250 C 的全自动快速热测试• 自动创建功率器件（半导体和元器件）的技术资料•自动记录功能可防止数据丢失• AI辅助编写python测试脚本TH521 IV 套件特性• 可对封装和晶圆上器件进行全自动快速 IV 测量 （Ron、BV、泄漏、Vth、Vsat 等）• 窄 IV 脉冲宽度（最窄 10
TH521 的常规特性
• 高达 3.5kV/1800A的宽广工作范围
• 从 -50 °C 到 +250 °C 的全自动快速热测试
• 自动创建功率器件（半导体和元器件）的技术资料
•自动记录功能可防止数据丢失
• AI辅助编写python测试脚本
TH521 IV 套件特性
• 可对封装和晶圆上器件进行全自动快速 IV 测量 （Ron、BV、泄漏、Vth、Vsat 等）
• 窄 IV 脉冲宽度（最窄 10 μs）可防止器件自发热，更准确地测试器件实 际性能
• 示波器视图（时域视图）可以监测实际电压/电流脉冲波形，以便进行准 确测量
• 配置可以灵活扩展，添加 CV 和 Qg，将电流范围从20 A扩展到 200A、 600 A 或1800 A
TH521 套件的完整特性
• IV 套件的全部特性
• 测量封装器件在 3.5 kV 时的晶体管输入、输出和反向传输电容
（Ciss、Coss、Crss、Cies、Coes、Cres）以及栅极电阻（Rg）
• 测量封装器件的栅极电荷（Qg）曲线
• 计算功率损耗（传导、驱动和开关损耗）
TH521-35-20 | IV: 3500V/20A | TH521-35-600 | IV: 3500V/600A | |
TH521-35-20C | IV: 3500V/20A, CV: 10MHz, Qg | TH521-35-600C | IV: 3500V/600A, CV: 10MHz, Qg | |
TH521-35-200 | IV: 3500V/200A | TH521-35-1800 | IV: 3500V/1800A | |
TH521-35-200C | IV: 3500V/200A, CV: 10MHz, Qg | TH521-35-1800C | IV: 3500V/1800A, CV: 10MHz, Qg |

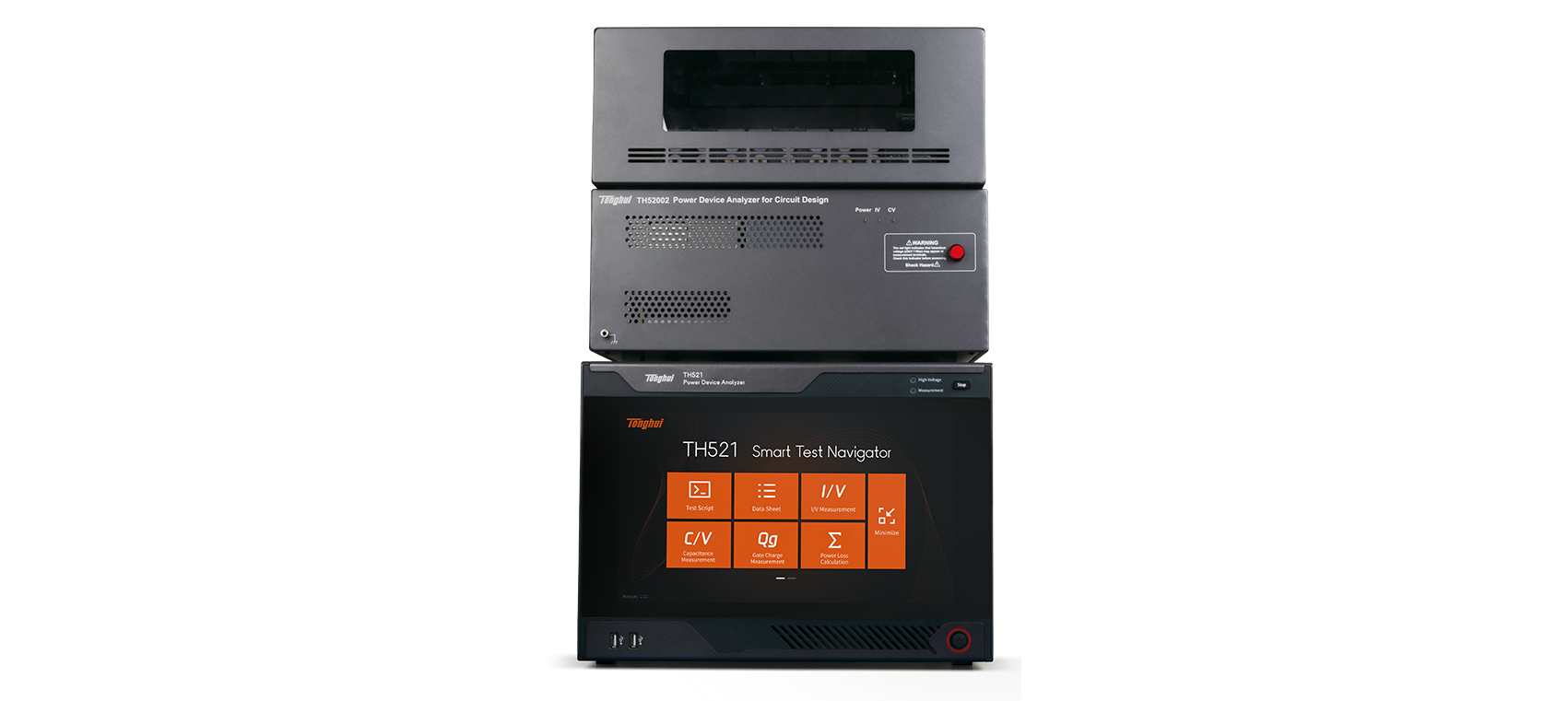

TH521系列功率器件分析仪是一款用于电路设计的综合解决方 案，可帮助电力电子电路设计人员选择适合自身应用的功率器件， 让其电力电子产品发挥最大价值。它可以评测器件在不同工作条 件下的所有相关参数，包括IV参数（击穿电压和导通电阻）、三端FET电容、栅极电荷和功率损耗。用于电路设计的TH521系列功率 器件分析仪具有完整的曲线追踪仪功能以及其他功能。
应用
• 半导体功率器件
二极管、三极管、MOSFET、IGBT、晶闸管、集成电路、光电子芯片等寄生电容测试、C-V特性分析
• 半导体材料
晶圆切割、C-V特性分析
• 液晶材料
弹性常数分析、液晶切割
• 电容元件
电容器C-V特性测试及分析，电容式传感器测试分析
