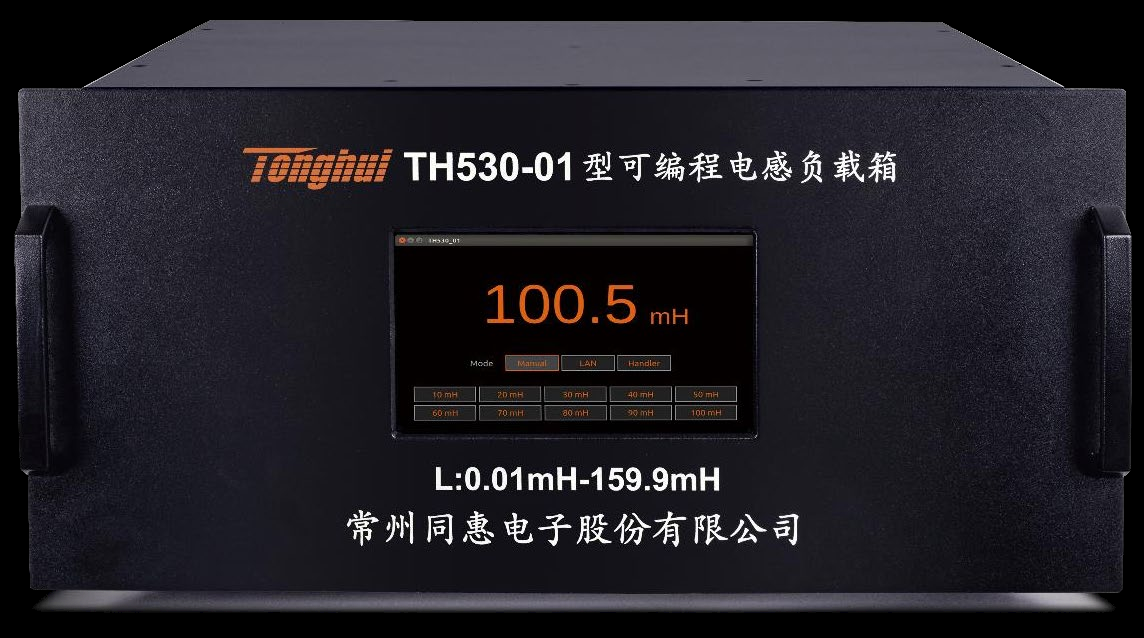

TH530_01是符合工业标准的可编程电感箱，它提供从0.01mH到159.9mH的电感值。负载电感值的选择可由电子控制信号执行且需配备远程感应负载接口及其操作指令。

TH53001使用机械继电器来选择各种电感值。该箱子的构造是为了最小化单个电感及其范围之间的电感。这些机械继电器提供了一种非常可靠的，低电阻的选择方法。当使用其进行测试时,速度和磨损并不是问题,因为电感变化的数量很低,而且开关速度并不重要。

电源要求

输入电源要求:90~240Vac和50/60Hz单相双线接地，输入交流保险丝:250V1.5A慢速熔断。

确保电厂功率与负荷箱的额定功率相匹配。如果不确定，在插入设备前进行检查。使用所提供的电源线和电缆;未经授权的替换可能违反测试系统的安全性。

警告:为了防止漏电对仪器或人造成伤害，用户必须保证供电电源的地线可靠接到大地。

环境要求

在设备的搬运和测试过程中，进行ESD预防措施，避免静电...电子元件造成看不见的损坏。

请不要在多尘、多震动、日光直射、有腐蚀气体下使用。

仪器正常工作条件:温度为23°C±3°C，相对湿度40%~75%环境下，以保证测量的准确度。

为确保仪器散热通风良好，切勿阻塞左右通风孔，使测量维持准确度。

若仪器长期不使用，请将其放在原始包装箱或相似箱子中，储存条件:温度为-30°C~50°C，相对湿度不大于80%RH的通风室内，空气中不应含有腐蚀测量仪的有害杂质，且应避免日光直射。

连接被测件的测试导线应远离强电磁场，以免对测量产生干扰。

安全要求

测量仪为I类安全仪器。

绝缘电阻

在参比工作条件下，电源端子与外壳之间的绝缘电阻应不小于50MQ。

在运输湿热条件下，电压端子与外壳之间的绝缘电阻应不小于2MQ。

绝缘强度

在参比工作条件下，电源端子与外壳之间应能承受频率为50Hz，额定电压为1.5kV的交流电压，定时1分钟。应无击穿和飞弧现象。

泄漏电流

泄漏电流应不大于3.5mA(交流有效值)。

电磁兼容性要求

测量仪电源瞬态敏感度按GB6833.4的规定要求。

测量仪传导敏感度按GB6833.6的规定要求。

测量仪辐射干扰按GB6833.10的规定要求。

手动电感设置

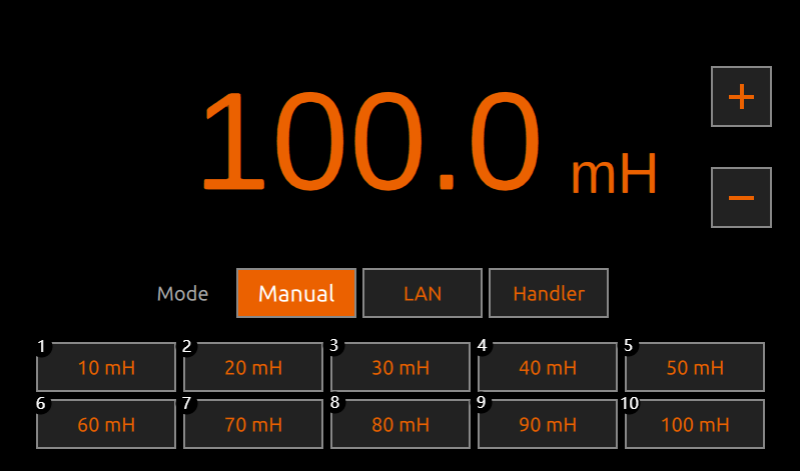

通过点击按钮”Manual"，即可切换到手动模式:

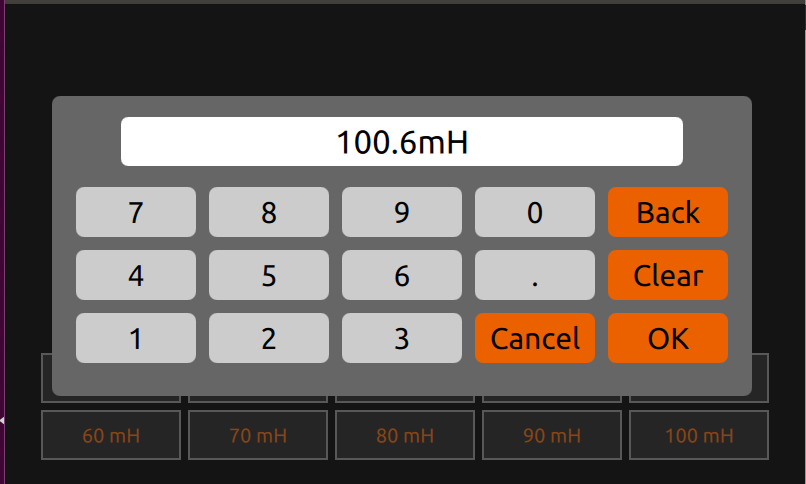

在手动模式下，可以通过点击当前电感值(如上图2-2点击6mH处屏幕区域)，弹出数据输入框(如下图2-3)，修改输出电感值。也可通过点击下方快捷按钮所代表的常用电感值修改输出电感值。

点击屏幕右侧+或-符号，可进行电感值加减的操作(最大值为

3

TH530使用说明书

159.9mH):

当前电感值<0.1mH时，加减步进为0.01mH。

当前电感值=0.1mH时，加号步进为0.1mH，减号步进为

0.01mH.

0.1mH<当前电感值<1mH时，加减步进为0.1mH。

D

当前电感值=1mH时，加号步进为1mH，减号步进为0.1mH。

1mH<当前电感值<10mH时，加减步进为1mH。

当前电感值=10mH时，加号步进为10mH，减号步进为1mH。

当前电感值>10mH时，加减步进为10mH。

快捷键所代表常用电感值可进行修改，长按1-10快捷键中某一值所代表的电感值区域(例如长按图2-2中2快捷键20mH处屏幕区域)，弹出数据输入框(如图2-3)，修改常用电感值。
