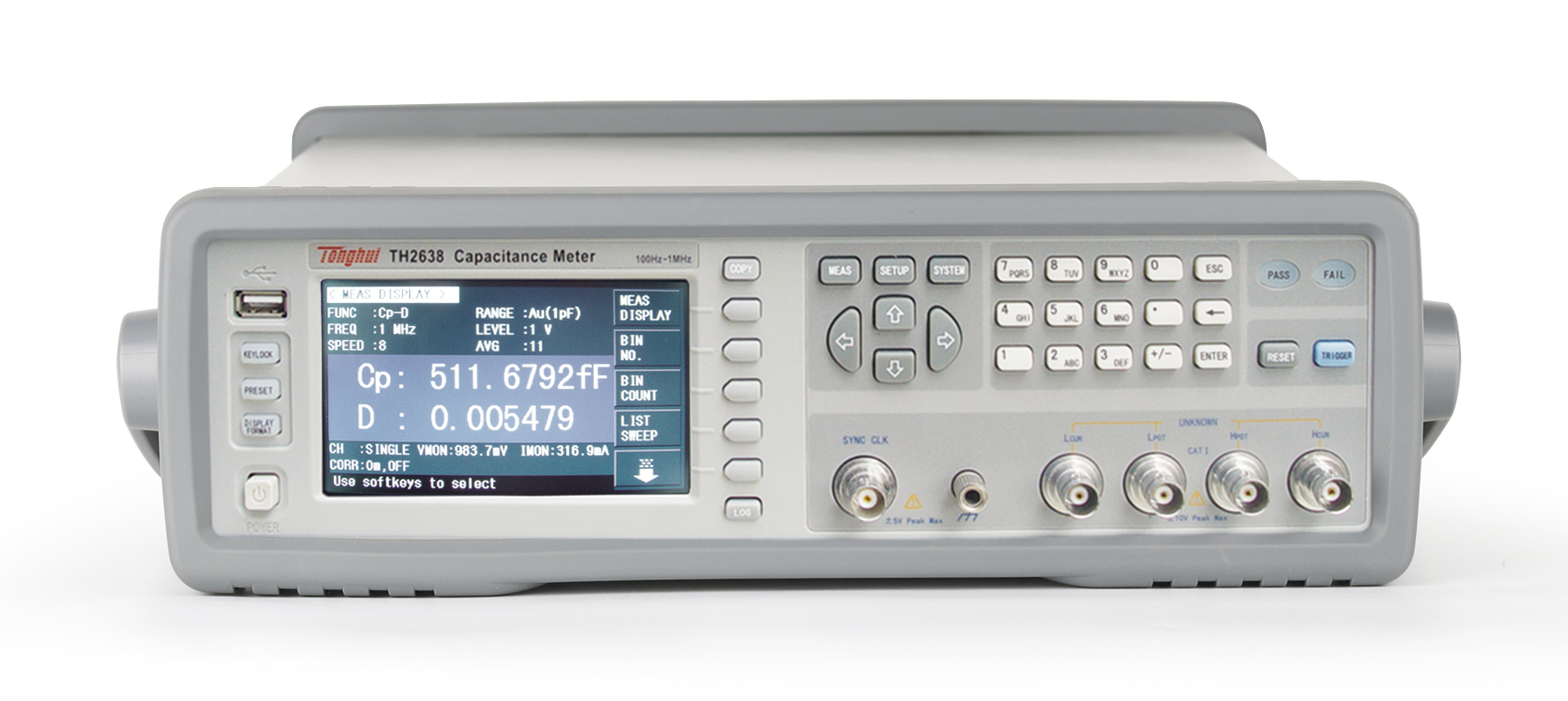

TH2638系列高速精密电容测量仪是具有高达1MHz测试频率的新型电容测量仪，体积小，紧凑便携，便于上架使用。4.3寸的LCD屏幕可选中英文操作界面，操作方便快捷。

TH2638系列测量电容基本精度为±0.07%，损耗精度高达0.0005，最高速度高达2.3ms;超宽的量程配置，使得TH2638系列能够精确测量从低值到高值的各类电容;超宽的输出阻抗范围和信号电平补偿功能，特别适合于用稳定的测试电平高速高精度测试陶瓷电容器;三参数(Cs-Rs-Ls)测试功能解决了新能源汽车用DC-Link薄膜电容器串联等效电感ESL的测试难题。

TH2638系列兼容SCPI命令集;有机械手接口和料箱分类功能，适合生产线高速测试产品的自动分类;最多256个扫描通道的扫描器接口，大大提高生产效率;不良接触的检查功能大大减低了生产线快速测试时的误判率;当测试频率为1MHz时，频率偏移设置功能（1MHz±1%，1MHz±2%）可消除阵列式电容器测试系统中相邻测量终端的干扰，并降低测量结果的波动。

可以根据不同尺寸的DC-Link薄膜电容器为客户定制相应的测试夹具。

TH2638系列高速精密电容测试仪包括以下几种类型：

功能特点

1. 高速度，高精度，高一致性

   测试速度：2.3ms(100kHz/1MHz)，3.0ms(1kHz/10kHz/40kHz)，11.0ms(120/100Hz)

   电容测试精度：±0。07%，损耗因素：±0。0005

   18个量程配置，3倍于传统LCR的量程的紧密配置，保证了高速测试下仍能保证高精度和高一致性

   TH2638	l	l	l		l	l
   TH2638A	l	l	l	l	l
   TH2638B	l	l	l
   TH2638C	l	l
   频率量程	100Hz、120Hz	1kHz	10kHz	40kHz	100kHz	1MHz
   1pF						l
   2.2pF						l
   4.7pF						l
   10pF					l	l
   22pF				l	l	l
   47pF				l	l	l
   100pF		l	l	l	l	l
   220pF		l	l	l	l	l
   470pF		l	l	l	l	l
   1nF		l	l	l	l	l
   2.2nF		l	l	l	l
   4.7nF		l	l	l	l
   10nF	l	l	l	l	l
   22nF	l	l	l	l	l
   47nF	l	l	l	l	l
   100nF	l	l	l	l	l
   220nF	l	l	l	l	l
   470nF	l	l	l	l	l
   1μF	l	l	l	l	l
   2.2μF	l	l	l	l
   4.7μF	l	l	l
   10μF	l	l	l
   22μF	l	l
   47μF	l	l
   100μF	l	l
   220μF	l
   470μF	l
   1mF	l

   测试速度和量程的设置,解决了以下几个问题

   1. 高速测试下精度及无法得到保证

   2. 测量仪器无法满足高吞吐率自动化设备的测试要求

   3. 在满足了测试速度的情况下，多次测试数据的一致性不好






2. 从低电容值到高电容值，超宽的测量范围

   测试频率	测量范围
   1MHz	0.001fF-1.5nF
   100kHz	>6.8pF
   40kHz	>15pF
   10kHz	>68pF
   1kHz	>68pF
   100Hz/120Hz	>6.8nF



3. 新能源汽车用DC-Link薄膜电容器的精确测试

三参数(Cs-Rs-Ls)测试功能解决了新能源汽车DC-Link薄膜电容器串联等效电阻（ESR）和串联等效电感（ESL）的测试难题。随着工业的迅速发展，能源短缺已成为世界性问题，新能源汽车已成为未来汽车工业发展的主要方向。电机，电池和电机控制技术是新能源汽车的三大核心。电机控制技术的核心就是需要高效电机控制的逆变器技术，高效电机控制的逆变器技术则需要一个功能强大的IGBT模块和一个与之匹配的DC-Link电容器。如下图所示：



DC-Link薄膜电容的特点:

a.      容量高,可高达1000μF甚至更高

b.      频率特性稳定，产品高频特性好,工作频率约为10kHz

c.       低ESR(串联等效电阻)，最小可达0.2-0.5mΩ,甚至更小,通过耐纹波电流能力强

d.      低ESL(串联等效电感),最低可达＜10nH,减小了在开关频率下的震荡效应,因此可忽略掉吸收电容.

e.      产品安全性好，耐过压能力强,抗浪涌电压能力大于1.5倍的额定电压

f.        没有极性，能承受反向电压

g.       额定电压可达800V以上，不需要串联和平衡电阻

如何正确快速测试DC-Link是一个世界性的难题,TH2638A是同惠在电容测试行业20多年的技术积累的基础上,创造性的发明了一个频率下同时测量Cs、ESR和ESL的技术,此技术使得DC-Link电容可以在设定的频率下稳定测试高达1mF的容量、1μΩ稳定值的ESR、0.01nH稳定值的ESL，完美的解决了这个问题,为广大DC-Link电容器厂家提供了一个高效,高性价比的完美解决方案.



4. 低阻抗测试，信号电平补偿功能



低输出阻抗：最低至0.3Ω的低输出阻抗，可高速、精确测试大电容甚至是超级电容。

输出阻抗	100Hz/120Hz	SLC   OFF(≥220μF量程）	1.5Ω
		SLC   ON(≥220μF量程）	0.3Ω
		10nF-100μF量程	10Ω
	1kHz	SLC   OFF(≥22μF量程）	1.5Ω
		SLC   ON(≥220μF量程）	0.3Ω
		220nF-10μF量程	0.3Ω
		100pF-100nF量程	10Ω
	10kHz	≥2.2μF量程	1.5Ω
		100pF-1μF量程	10Ω
	40kHz	所有量程	10Ω
	100kHz	所有量程	10Ω
	1MHz	所有量程	10Ω



5. 接触检查功能及同步信号源功能

   接触检查，无需额外时间，只有在测试时才输出信号.保证测试数据正确有效及避免长时间接触造成接触不良



同步信号输出，保证测试线上多台同类仪器用同一时基同步测试




6. 频率偏移设置

   1MHz测试频率可偏置为：1MHz-2%、-1%、+1%和+2%。

当需将两台或多台电容表集成到一个自动机械手系统(例如阵列式电容器测试系统)、或者同一个工作台时，用频率偏移设置功能将多台仪器设置不同频率，可有效消除相邻测量终端之间的相互干扰，及降低测量结果的波动。

7. 扫描仪接口和料箱分类

料箱分类：按照产品的质量设置9个料箱根据C-D/Q/R/G的测试结果确定产品




8. 兼容SCPI指令集，丰富的接口



9. 配附件
