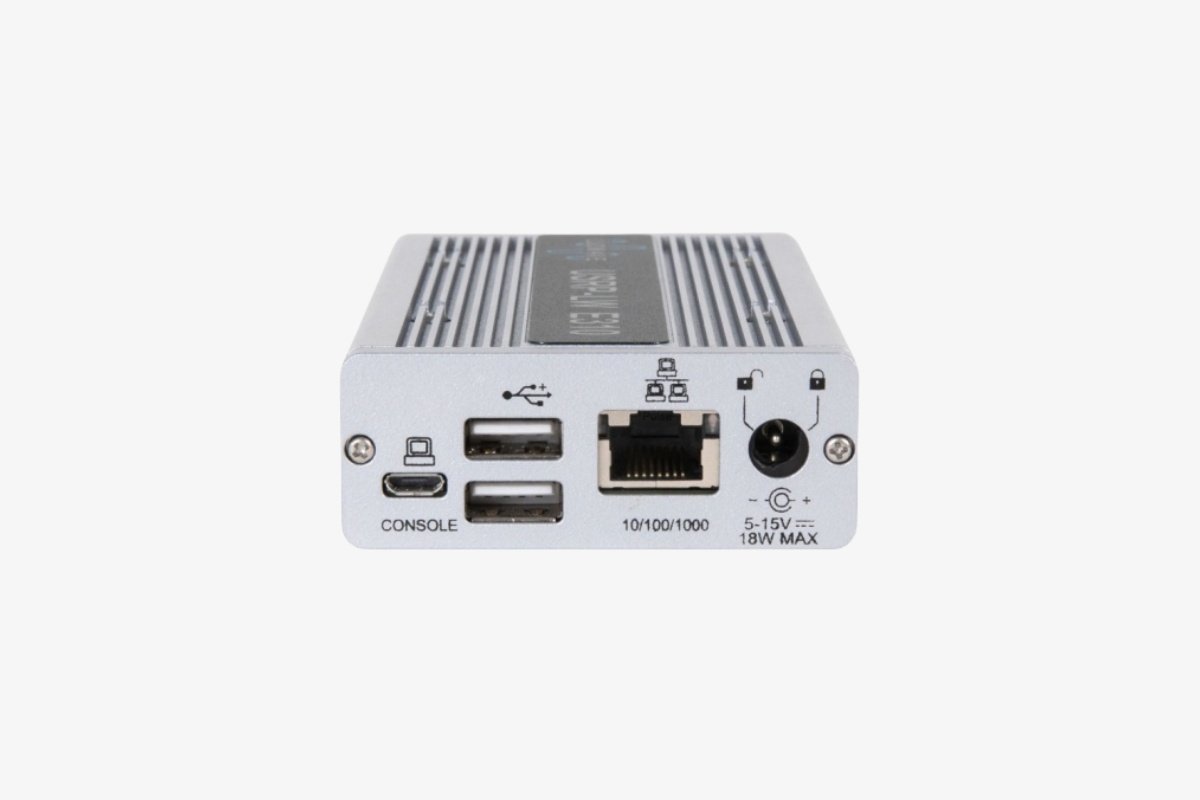

USRP-LW E310——嵌入式AD9361射频集成软件无线电设备

USRP-LW E310● 支持任意采样率、最大接收信号带宽56M● 频率覆盖70MHz - 6 GHz● 12-bit ADC/DAC● 预选滤波器组● 双核ARM Cortex A9-866 MHz处理器，Xilinx Zynq 7020 SoC FPGA● 1GB DDR3 RAM for ARM CPUs，512 MB DDR3 RAM for FPGA Logic● 支持高

在线咨询

服务热线:400 998 0952

产品简介 / Introduction

USRP-LW E310

● 支持任意采样率、最大接收信号带宽56M

● 频率覆盖70MHz - 6 GHz

● 12-bit ADC/DAC

● 预选滤波器组

● 双核ARM Cortex A9-866 MHz处理器，Xilinx Zynq 7020 SoC FPGA

● 1GB DDR3 RAM for ARM CPUs，512 MB DDR3 RAM for FPGA Logic

● 支持高达10MS/s采样率的ARM处理器

● 以太网和USB接口控制

● 内置开源UHD3.9.2以及API接口

● 内置9轴惯性测量单元

● 支持RFNoC的FPGA开发框架

● 立体声音频输出和单声道麦克风输入

● 集成全球定位GPS系统接收机

● 尺寸：133 x 68 x 26.4 mm　重量：375 g

● 支持GNU Radio

产品简介

USRP-LW E310是一个嵌入式的SDR设备。采用了AD9361射频集模拟装置，支持2x2 MIMO，频率范围覆盖了70 MHz–6 GHz，并具有56 MHz的瞬时带宽。133 x 68 x 26.4 mm的尺寸，功耗低至２-６瓦，是具有重量轻，功率小，尺寸小等优点于一身的移动和嵌入式的SDR设备。基带处理是在可重构的Zynq 7020 IC结合Xilinx 7系列FPGA和集成双核ARM A9处理器上运行的，使用Linux操作系统进行。和所有的USRP设备一样，开源软件架构提供了跨平台支持和USRP硬件驱动（UHD）。UHD支持大多数应用和SDR框架，如GNU Radio。

应用方案：

- 战术数据链Link11仿真系统解决方案

- 战术数据链Link16仿真系统解决方案

- 智能超表面通信系统解决方案

技术参数

输入/输出		射频性能参数
直流电压输入	5-15V	频率范围	70-6000MHz
功率消耗	2-6W	输出功率	>10dBm
转换模块参数		输入三阶截取点	-20dBm
ADC采样速率(最大)	61.44MS/s	噪声系数	<8dB
ADC分辨率	12bits	物理特征
DAC采样速率	61.44MS/s	尺寸	13.3×6.8×2.6 cm
DAC分辨率	12bits	重量	375g
本振精度	2.0ppm

联系方式 Contact information

南京道测电子科技有限公司: 电话：400 998 0952; 电子邮箱：marketing@avantest.net; 地址：江苏省南京市江北新区浦滨路209号1幢芯科大厦1701-12
