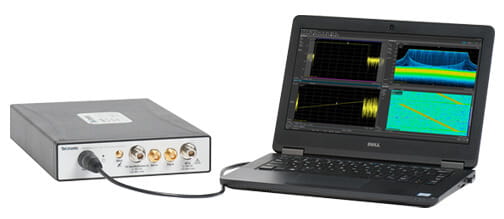

RSA600 系列实时频谱分析仪借助精准的 RSA603A 和 RSA607A USB 频谱分析仪，您可以直观地了解您的设备或组件的特性，这些分析仪具有可协助完成无线集成、EMI 和 IoT 项目的功能。查看所有频谱/信号分析仪产品概述使用实时 DPX® 技术查看无形的内容。通过 RSA 系列的强大实时架构发现最困难、最难以发现的问题。 借助高级 DPX® 技术，您可以看见几乎无法通过传统频谱分析
借助精准的 RSA603A 和 RSA607A USB 频谱分析仪，您可以直观地了解您的设备或组件的特性，这些分析仪具有可协助完成无线集成、EMI 和 IoT 项目的功能。查看所有频谱/信号分析仪
产品概述
使用实时 DPX® 技术查看无形的内容。
通过 RSA 系列的强大实时架构发现最困难、最难以发现的问题。 借助高级 DPX® 技术，您可以看见几乎无法通过传统频谱分析仪看见的 RF 特征。
RSA 系列由 SignalVu-PC 矢量信号分析软件提供支持，该软件提供：
提供广泛的附加功能包，涵盖常见的无线标准、频谱管理、脉冲测量等。
通过连接至同一台 PC 的多台仪器，可轻松采集、分析并可视化多个频率上的射频事件。
凭借对 WLAN、蓝牙、LTE 等的调制分析，RSA600 以低成本实现简单的设计检定、故障排除和认证。 内部跟踪发生器用于检定 RF 组件和系统。
| 型号 | 频率范围 | 实时带宽 | 100% POI 的最短事件时长 | SFDR（典型值） |
|---|---|---|---|---|
| RSA603A | 9 kHz-3.0 GHz | 40 MHz | 100 μs | 70 dBc |
| RSA607A | 9 kHz-7.5 GHz | 40 MHz | 100 μs | 70 dBc |
产品附件
泰克不但单独提供 Panasonic FZ-G1 平板电脑，还提供 Panasonic FZ-G1 平板电脑作为 RSA500A 的选配件。
在从泰克购买时，FZ-G1 预装了 SignalVu-PC 软件，包括自定义编程显示设置和前面板按钮，优化了 SignalVu-PC 体验。此外，泰克已经测试 FZ-G1，确保这一配置满足所有 USB 频谱分析仪规定的实时性能。
用于维护、故障排除、干扰搜寻的单一解决方案。出厂校准可最大限度减少测量设置时间和错误。
| 部件号 | 说明 |
|---|---|
| OPT 04 | 跟踪发生器：10 MHz - 到仪器的最大量程 |
进行 VSWR、回波损耗、故障测距和电缆损耗测量时，这些校准套件和稳定相位电缆可与跟踪发生器和 SV60xx-SVPC 搭配使用。
| 部件号 | 说明 |
|---|---|
| CALOSLNM | 校准套件，三合一，开路，短路，负载，DC ~ 6 GHz，N 型（针式），50 欧姆 |
| CALOSLNF | 校准套件，三合一，开路，短路，负载，DC ~ 6 GHz，N 型（孔式），50 欧姆 |
| CALOSL716M | 校准套件，三合一，开路，短路，负载，DC ~ 6 GHz，7/16 DIN（针式） |
| CALOSL716F | 校准套件，三合一，开路，短路，负载，DC ~ 6 GHz，7/16 DIN（孔式） |
| CALSOLTNF | 校准套件，四合一，N 型（孔式）短路，开路，负载，直传，9 GHz |
| CALSOLTNM | 校准套件，四合一，N 型（针式）短路，开路，负载，直传，9 GHz |
| CALSOLT35F | 校准套件，四合一 3.5mm（孔式）短路，开路，负载，直传，13 GHz |
| CALSOLT35M | 校准套件，四合一 3.5mm（针式）短路，开路，负载，直传，13 GHz |
| CALSOLT716F | 校准套件，四合一 7/16（孔式）短路，开路，负载，直传，6 GHz |
| CALSOLT716M | 校准套件，四合一 7/16（针式）短路，开路，负载，直传，6 GHz |
| CALSOLTNF-75 | 校准套件，四合一，N 型（孔式）短路，开路，负载，直传，75 欧姆，3 GHz |
| CALSOLTNM-75 | 校准套件，四合一，N 型（针式），短路，开路，负载，直传，75 欧姆，3 GHz |
| 012-1768-00 | 电缆，加固型，稳定相位，N 型（针式）到 N 型（针式），60 厘米 |
| 012-1765-00 | 电缆，加固型，稳定相位，N 型（针式）到 N 型（孔式），60 厘米 |
| 012-1767-00 | 电缆，加固型，稳定相位，N 型（针式）到 N 型（针式），3.28 英尺或 1 米 |
| 012-1766-00 | 电缆，加固型，稳定相位，N 型（针式）到 N 型（孔式），3.28 英尺或 1 米 |
| 012-1746-00 | 电缆，加固型，稳定相位，N 型（针式）到 N 型（针式），5 英尺或 1.5 米 |
| 012-1745-00 | 电缆，加固型，稳定相位，N 型（针式）到 N 型（孔式），5 英尺或 1.5 米 |
| 012-1747-00 | 电缆，加固型，稳定相位，N 型（针式）到 7/16（孔式），60 厘米 |
| 012-1752-00 | 电缆，加固型，稳定相位，N 型（针式）到 7/16（针式），60 厘米 |
| 012-1750-00 | 电缆，加固型，稳定相位，N 型（针式）到 7/16（针式），3.28 英尺或 1 米 |
| 012-1748-00 | 电缆，加固型，稳定相位，N 型（针式）到 7/16（孔式），3.28 英尺或 1 米 |
| 012-1751-00 | 电缆，加固型，稳定相位，N 型（针式）到 7/16（针式），5 英尺或 1.5 米 |
| 012-1749-00 | 电缆，加固型，稳定相位，N 型（针式）到 7/16（孔式），5 英尺或 1.5 米 |
| 012-1753-00 | 电缆，加固型，稳定相位，N 型（针式）到 DIN 9.5（孔式），60 厘米 |
| 012-1758-00 | 电缆，加固型，稳定相位，N 型（针式）到 DIN 9.5（针式），60 厘米 |
| 012-1756-00 | 电缆，加固型，稳定相位，N 型（针式）到 DIN 9.5（针式），3.28 英尺或 1 米 |
| 012-1754-00 | 电缆，加固型，稳定相位，N 型（针式）到 DIN 9.5（孔式），3.28 英尺或 1 米 |
| 012-1757-00 | 电缆，加固型，稳定相位，N 型（针式）到 DIN 9.5（针式），5 英尺或 1.5 米 |
| 012-1755-00 | 电缆，加固型，稳定相位，N 型（针式）到 DIN 9.5（孔式），5 英尺或 1.5 米 |
| 012-1762-00 | 电缆，加固型，稳定相位，N 型（针式）到 TNC（针式），60 厘米 |
| 012-1761-00 | 电缆，加固型，稳定相位，N 型（针式）到 TNC（孔式），60 厘米 |
| 012-1763-00 | 电缆，加固型，稳定相位，N 型（针式）到 TNC（针式），3.28 英尺或 1 米 |
| 012-1759-00 | 电缆，加固型，稳定相位，N 型（针式）到 TNC（孔式），3.28 英尺或 1 米 |
| 012-1764-00 | 电缆，加固型，稳定相位，N 型（针式）到 TNC（针式），5 英尺或 1.5 米 |
| 012-1760-00 | 电缆，加固型，稳定相位，N 型（针式）到 TNC（孔式），5 英尺或 1.5 米 |
| 012-1772-00 | 电缆，加固型，稳定相位，N 型（针式）到 SMA 型（针式），60 厘米 |
| 012-1769-00 | 电缆，加固型，稳定相位，N 型（针式）到 SMA 型（孔式），60 厘米 |
| 012-1773-00 | 电缆，加固型，稳定相位，N 型（针式）到 SMA 型（针式），3.28 英尺或 1 米 |
| 012-1770-00 | 电缆，加固型，稳定相位，N 型（针式）到 SMA 型（孔式），3.28 英尺或 1 米 |
| 012-1774-00 | 电缆，加固型，稳定相位，N 型（针式）到 SMA 型（针式），5 英尺或 1.5 米 |
| 012-1771-00 | 电缆，加固型，稳定相位，N 型（针式）到 SMA 型（孔式），5 英尺或 1.5 米 |
我们拥有各种射频附件，可提供便捷的一站式购物服务。 下面列出了射频电缆、适配器、衰减器、滤波器和其他附件。
| 部件号 | 说明 |
|---|---|
| 013-0410-00 | 适配器，同轴电缆，50 欧姆 N 型（孔式）到 N 型（孔式） |
| 013-0411-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 N 型（孔式） |
| 013-0412-00 | 适配器，同轴电缆，50 欧姆，N 型（针式）到 N 型（针式） |
| 013-0402-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 N 7/16 型（针式） |
| 013-0404-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 7/16 型（孔式） |
| 013-0403-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 DIN 9.5 型（针式） |
| 013-0405-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 DIN 9.5 型（孔式） |
| 013-0406-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 SMA 型（孔式） |
| 013-0407-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 SMA 型（针式） |
| 013-0408-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 TNC 型（孔式） |
| 013-0409-00 | 适配器，同轴电缆，50 欧姆 N 型（针式）到 TNC 型（针式） |
| 012-1738-00 | 电缆组件；同轴，RFD，50 欧姆，40 英寸，两端都是 N 型，针式 |
| 013-0422-00 | 连接盘，50/75 欧姆，最小损耗，N 型（针式）50 欧姆到 BNC 型（孔式）75 欧姆 |
| 013-0413-00 | 连接盘，50/75 欧姆，最小损耗，N 型（针式）50 欧姆到 BNC 型（针式）75 欧姆 |
| 013-0415-00 | 连接盘，50/75 欧姆，最小损耗，N 型（针式）50 欧姆到 F 型（针式）75 欧姆 |
| 015-0787-00 | 连接盘，50/75 欧姆，最小损耗，N 型（针式）50 欧姆到 F 型（孔式）75 欧姆 |
| 015-0788-00 | 连接盘，50/75 欧姆，最小损耗，N 型（针式）50 欧姆到 N 型（孔式）75 欧姆 |
| 119-7246-xx | 通用前置放大器，824 - 2500 MHz，N 型（孔式）连接器 |
| 119-7426-xx | 通用前置放大器，2400 - 6200 MHz，N 型（孔式）连接器 |
| 011-0227-00 | Bias-T，N 型（针式）RF，N 型（孔式）RF+DC，BNC（孔式）偏置，1W，0.5A，2.5 MHz-6 GHz |
| 011-0222-00 | 衰减器，固定，10 dB，2 W，DC-8 GHz，N 型（孔式）到 N 型（孔式） |
| 011-0223-00 | 衰减器，固定，10 dB，2 W，DC-8 GHz，N 型（针式）到 N 型（孔式） |
| 011-0224-00 | 衰减器，固定，10 dB，2 W，DC-8 GHz，N 型（针式）到 N 型（针式） |
| 011-0228-00 | 衰减器，固定，3 dB，2 W，DC-18 GHz，N 型（针式）到 N 型（孔式） |
| 011-0225-00 | 衰减器，固定，40 dB，100 W，DC-3 GHz，N 型（针式）到 N 型（孔式） |
| 011-0226-00 | 衰减器，固定，40 dB，50 W，DC-8.5 GHz，N 型（针式）到 N 型（孔式） |
| 119-8733-00 | 天线，有源，GPS GLONASS |
| 119-8734-00 | 天线，有源，GPS，北斗 |
产品应用
频谱监测和干扰搜寻
由于向移动通信的迁移，复杂和拥挤信号环境中的频谱容量需求增加，面临前所未有的压力。 泰克实时频谱分析仪可帮助您快速发现和检查干扰源，从而能够定位和识别不必要的活动。 您可利用 RSA306B、RSA500 或 RSA600 获得实时频谱洞察，确保信号完整性并符合一致性标准。
特点
RSA600 频谱分析仪采集范围高达 7.5 GHz，支持 40 MHz 带宽捕获
使用我们的实时频谱分析仪，在您的实验室中执行预一致性测试，从而节省成本和宝贵时间。您可以利用免费版本的 SignalVu-PC 进行峰值测量。购买附加选件 EMCVu，您还可以通过准峰值和平均检测获得更为精确的结果。如需详细了解 EMI/EMC 预一致性测试，请访问我们的应用程序页面。
USB RSA 是寻找高吞吐量和产品质量同时控制测试成本的制造商的理想选择。RSA 306B、500 和 600 设备可通过 SignalVu-PC 软件提供主要物联网 (IoT) 标准支持，随附全面的驱动程序和代码示例，并包含 WiFi 和新蓝牙 5.0 等物联网技术测试支持。
通过我们的全功能、经济型实时频谱分析仪，您的学生可捕获实验结果，执行分析并通过其笔记本电脑生成实验报告，从而节省时间和优化学习机会。其紧凑型便携式尺寸方便在实验室之外的实际环境中执行实验。
