RSA500 系列实时频谱分析仪

RSA500 系列实时频谱分析仪使用行业最佳的加固型便携式 USB 实时频谱分析仪（包含用于执行最常见现场任务的各种功能）查找所需信号并采取必要措施来解决问题。查看所有频谱/信号分析仪»特点：RSA500 频谱分析仪采用坚固的便携式外形，具有高级频谱分析功能，可实现精确的实时测量。快速捕获 9 kHz 至 18.0 GHz 范围內 VLF 到 Ku 频段的信号，支持 40 MHz 带宽捕获。将两台

在线咨询

服务热线:400 998 0952

产品简介 / Introduction

RSA500 系列实时频谱分析仪

使用行业最佳的加固型便携式 USB 实时频谱分析仪（包含用于执行最常见现场任务的各种功能）查找所需信号并采取必要措施来解决问题。
查看所有频谱/信号分析仪»

特点：

RSA500 频谱分析仪采用坚固的便携式外形，具有高级频谱分析功能，可实现精确的实时测量。
快速捕获 9 kHz 至 18.0 GHz 范围內 VLF 到 Ku 频段的信号，支持 40 MHz 带宽捕获。
将两台或更多 RSA 设备连接至同一台 PC，即可实现多台仪器同步进行射频信号采集。

产品概述

性能毫不受影响。

RSA500 分析仪提供的性能可与市场中端传统频谱分析仪相媲美。凭借实时扫描功能及相较于其他频谱分析仪快 4 倍的扫描速度，您既能精准捕获所需信号，又可显著提升任务完成效率。即使面对最艰难的挑战，性能也丝毫不受影响。

RSA500A 系列与是德科技 FieldFox 的对比

RSA500A 系列与罗德与施瓦茨 FSH 的对比

RSA500A 系列与安立 Spectrum Master 的对比

RSA507A 与罗德与施瓦茨 FSH 的对比

强大且直观。测量洞见于你的指尖。

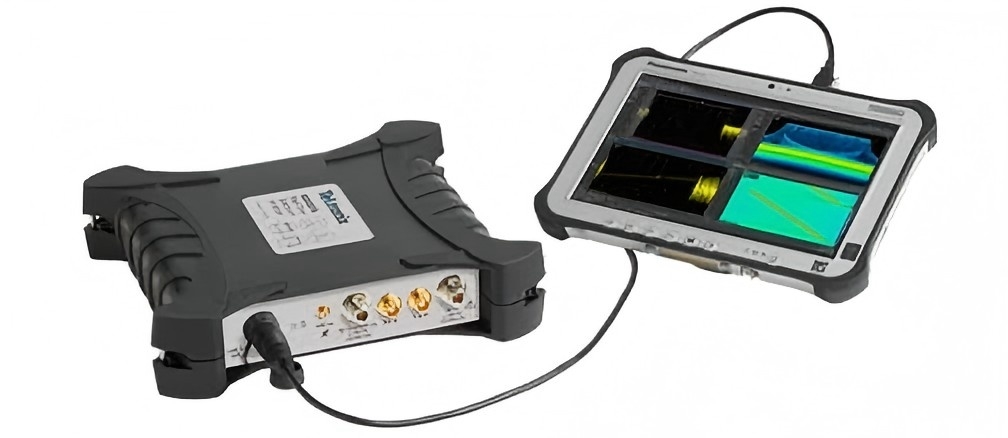

RSA607A 频谱分析仪连接至平板电脑，运行 SignalVu-PC 软件，并显示 DPX 密度触发界面

RSA 系列由 SignalVu-PC 矢量分析软件提供支持，提供以下功能：

高级测量与调试功能，包括支持从脉冲发射器中捕获选择性脉冲的先进触发技术，以及可在设备故障排查期间快速捕捉隐匿或突发瞬态信号的能力。
能够控制多台连接至同一 PC 的 RSA 设备，以同步测量不同频率的并发事件，例如谐波和带外发射。
多种附加功能包，涵盖通用调制分析、脉冲信号分析、蓝牙 5.0 及商用无线信号分析等领域。

观看高级触发器演示

多通道同步采集

通过连接至同一台 PC 的多台仪器，可轻松采集、分析并可视化多个频率上的射频事件。

通过专有 DPX® 技术发现更多。

借助 RSA 系列强大的实时分析架构，可精准发现最棘手、难以捕捉的问题。借助高级 DPX® 技术，您可以看见几乎无法通过传统频谱分析仪看见的射频特征。

意外发生。确保您受到保护。

我们拥有业内独具优势的意外损坏保护的计划。是的，其中包括屏幕损坏、溢出、安装架损坏、静电放电或电子过载事件。使用我们的“全面呵护计划”降低意外维修或更换成本。观看视频或单击下方了解详情。

型号	频率范围	实时带宽	100% POI 的最短事件时长	Weight	SFDR（典型值）
RSA503A	9 kHz-3.0 GHz	40 MHz	100 μs	2.99 kg (6.6 lb) with battery	70 dBc
RSA507A	9 kHz-7.5 GHz	40 MHz	100 μs	2.99 kg (6.6 lb) with battery	70 dBc
RSA513A	9 kHz-13.6 GHz	40 MHz	100 μs	3.85 kg (8.5 pounds) with battery	70 dBc
RSA518A	9 kHz-18.0 GHz	40 MHz	100 μs	3.85 kg (8.5 pounds) with battery	70 dBc

产品附件

附件	产品编号	产品技术资料
双锥形天线	EMI-BICON-ANT	立即下载
LPDA 天线	EMI-CLP-ANT	立即下载
5 uH LISN	EMI-LISN5UH	立即下载
50 uH LISN	EMI-LISN50UH	立即下载
20 dB 近场放大器	EMI-NF-AMP	立即下载
近场探头	EMI-NF-PROBE (TEKBOX TBPS01)	立即下载
预放大器	EMI-PREAMP (Com-Power PAM-103)	立即下载
瞬态限幅器	EMI-TRANS-LIMIT (Com-Power LIT-153A)	立即下载
天线三脚架	EMI-TRIPOD (Com-Power AT-812)	立即下载

产品应用

RF 传感

对于军事和政府人员来说，在拥挤的频谱中感测重要的有用信号 (SOI) 变得更具挑战性。随着频谱密度的增加，在任何给定时间了解所处环境情况已经变得越来越复杂。通过 RSA500 执行的 RF 监测提供现场的实时感知状态，以便快速识别和监控频谱违规，例如未经授权的传输、LPI 威胁、危险能量或辐射控制条件。

智能射频传感器应用

使用实时频谱分析仪检测无用信号

雷达

雷达技术的进步已促进从防御系统到车辆自动驾驶等各种移动应用中。随着这些应用在宽频谱范围内的运行，必须拥有能够快速准确识别干扰和噪声源的频谱分析解决方案。泰克 RSA500 系列提供用于分析 UHF 到 Ku 频段的雷达信号的优异性能。 RSA500 外形紧凑，是适用于现场或实验室等一系列场合的理想选择。

雷达测试应用

使用实时频谱分析仪 AppNote 了解雷达信号
