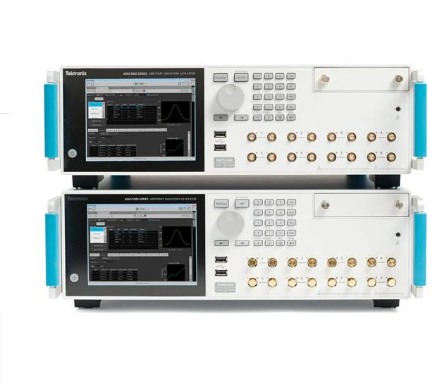

AWG5200 任意波形发生器可满足苛刻的信号生成需求，具有高信号保真度，能够通过多单元同步组合扩展至多达 32 个或更多通道。 非常适用于高级研究、电子测试和雷达、复杂电磁环境系统设计和测试。产品概述构建多发射极射频信号环境变得非常简单近年来，随着满足雷达和通信一体化的研究， 泰克在当前任意波形发生器安装了一个特定波形创建插件，使工程师能够为许多特定的应用创建特定的射频环境。支持的应用包括模拟仿
AWG5200 任意波形发生器可满足苛刻的信号生成需求，具有高信号保真度，能够通过多单元同步组合扩展至多达 32 个或更多通道。 非常适用于高级研究、电子测试和雷达、复杂电磁环境系统设计和测试。
产品概述
构建多发射极射频信号环境变得非常简单
近年来，随着满足雷达和通信一体化的研究， 泰克在当前任意波形发生器安装了一个特定波形创建插件，使工程师能够为许多特定的应用创建特定的射频环境。
支持的应用包括模拟仿真 EW 监测的实际的无线场景/环境、带有干扰信号的雷达接收机以及相控阵列天线和 MIMO。
新环境插件的功能包括：
场景由各个独立的射频发射极信号组成，每个场景用户最多可以定义 100 个发射极
AWG5200 任意波形发生器以高性价比提供业界优异的采样率和垂直分辨率组合。 能够基于准确的无噪声信号和 5 GS/s 16 位性能（可直接生成高达 6 GHz 的信号）创建真实环境。
特点
可扩展、灵活、经济实惠的任意波形发生器。
在任何设置下高效扩展，每个单元最多 8 个通道，每通道成本低并提供多设备同步。 完全集成式平台可以实现更快速的波形加载和更清晰的射频性能。
特点
智能且价格低廉，每通道的基本价格低
SourceXpress 环境在 PC 上运行，模拟 AWG5200 的原有固件。 配合插件工作时，您可以在插件之间轻松又方便地切换。 插件简化了生成复杂射频环境信号和调制雷达脉冲的过程，帮助您更快地迭代设计。
特点
远程控制 AWG
AWG5200 任意波形发生器旨在简化您的测试设置。 首先，它是一款即用型解决方案，可简化或替换您当前的复杂信号生成设置。 它向下兼容其他泰克信号发生器，让您无需重新学习设置过程。 最后，它支持通过 Matlab 脚本实现自动化测试，可简化端到端设置。
特点
数字上变频，动态范围宽，输出功率提供类似 VSG 的功能
| 型号 | 模拟通道 | 垂直分辨率 | 模拟带宽 | 输出频率 | 最大采样率 |
|---|---|---|---|---|---|
| AWG5202 | 2 | 16 位 | 2 GHz（在 -3 dB x 的情况下） | 直接直流输出：1.5Vp-p 差分 /// 直接交流输出：-17 至 -5 dBm 单端，BW 10MHz 至 2GHz（标准）/// 交流安培输出：-85 至 +10 dBm 单端，BW 10MHz 至 2GHz（可选） | 1.5 KS/s – 10 GS/s (4 GHz) |
| AWG5204 | 4 | 16 位 | 2 GHz（在 -3 dB x 的情况下） | 直接直流输出：1.5Vp-p 差分 /// 直接交流输出：-17 至 -5 dBm 单端，BW 10MHz 至 2GHz（标准）/// 交流安培输出：-85 至 +10 dBm 单端，BW 10MHz 至 2GHz（可选） | 1.5 KS/s – 10 GS/s (4 GHz) |
| AWG5208 | 8 | 16 位 | 2 GHz（在 -3 dB x 的条件下） | 直接直流输出：1.5Vp-p 差分 /// 直接交流输出：-17 至 -5 dBm 单端，BW 10MHz 至 2GHz（标准）/// 交流安培输出：-85 至 +10 dBm 单端，BW 10MHz 至 2GHz（可选） | 1.5 KS/s – 10 GS/s (4 GHz) |
产品应用
使用灵活、精确的测试创建、验证和检测雷达组件，同时简化波形设计。 AWG5200 提供 16 位 DAC 分辨率、低噪声 (SFDR)、高保真度信号，并通过插值复制复杂信号。 此外，它还支持使用数字上变频来偏移中心频率。
特点
每个仪器最多 8 个紧密同步的通道，或一起同步多个仪器以获得更多通道数
采用 8 个独立同步通道，生成复杂的射频环境。 充分利用长信号和播放功能，同时减少设计和构建设置的时间、压力和成本。 使用 16 位 DAC、低噪音本底 (SFDR)、高保真度信号、更多通道和更高可扩展性以及低触发-输出延迟来模拟真实环境。
特点
OFDM、RF Generic 和 RADAR 插件
量子计算研究人员和开发人员可以减少用于迭代设计的时间，降低扩展实验成本，并创建清晰而稳定的波形，以实现突破。 8 个紧密同步的独立通道提供采样内存和带宽，从而产生具有低噪声 (SFDR) 的可靠控制源，实现业界最清晰的信号。
特点
紧密同步，无串扰
汽车、工业和高能物理学中的高速数据速率传输正在推动低低压差分信号 (LVDS) 的发展。对于这些应用，LVDS 测试需要强大的信号生成功能，以测试从研发到生产期间的压力。使用配备码型发生器和脉冲插件 的泰克 AWG5200 和 AWG7000 系列任意波形发生器，可以生成已知良好的信号，包括所需的通道数和数据速率，以全面测试 LVDS 协议和接收机余量。
借助快速、低压力的设置，将复杂的前沿学术研究提升到更高水平。 迭代设计，同时以低成本实现更精确和可轻松扩展的实验。 所有这些都得益于每个单元 8 个已同步的独立通道和一个完全集成式平台，可以实现更快的波形加载和更清晰的射频性能。
特点
