采用 InstaView™ 技术的 AFG31000 系列为内置波形发生应用程序、具有实时波形监测功能并采用智能用户界面的一款高性能任意波函数发生器。任意函数发生器信手捏来的25种测试功能解密AFG31000的核心技术产品概述验证连接 DUT 后输出波形InstaView™ 技术用在任意波函数发生器上可直接查看连接 DUT 后的实时波形，无需使用示波器或其他设备，节省测试时间并避免因阻抗不匹配导致

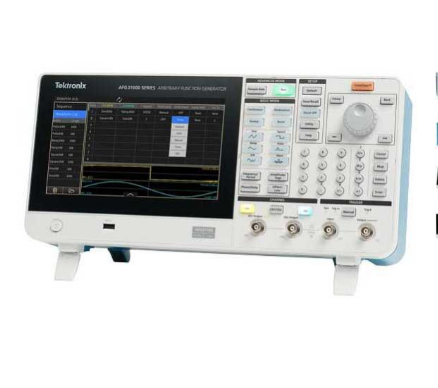

采用 InstaView™ 技术的 AFG31000 系列为内置波形发生应用程序、具有实时波形监测功能并采用智能用户界面的一款高性能任意波函数发生器。
产品概述
InstaView™ 技术用在任意波函数发生器上可直接查看连接 DUT 后的实时波形，无需使用示波器或其他设备，节省测试时间并避免因阻抗不匹配导致的实验错误。
由于噪音本底较低且输出幅度低至 1mVpp，噪音和抖动技术规格比上一代技术好 10 倍，可以确保测试的清晰度和保真度。
AFG31000 是一款包括内置双脉冲测试软件的函数发生器。现在，您可以在一分钟内直接在触摸显示屏上生成两个具有可变脉冲宽度（从 20 ns 到 150 µs）的波形。无需使用外部 PC 应用程序或手动编辑。
测量开关器件参数并评估 MOSFET 和 IGBT 等功率器件的动态性能。
打开包装后，在连续模式下每通道可以生成高达 16 M 点的精确长波形。可变采集时钟技术确保您不再丢失任何波形数据。产品功能可升级，您可以进一步提高测试水平并只需花费传统 AWG 十分之一的成本进行复杂波形的创建和编辑。
产品选配功能升级，您可以：
内置的 ARB 编辑工具 ArbBuilder 包括创建、编辑和传输任意波形的所有操作，无需连接 PC 或向 PC 传输文件。 幅度和偏置数据存储在波形中，因此，在加载标准化 ARB 后，无需调整设置。
“AFG 上的这一高级功能可以将典型设置和测试周期几乎缩减一半”
- TZ Medical 工程经理 John Moore
使用超大的 AFG 触摸屏更快地学习和工作。 9 英寸的屏幕的工作原理和智能设备类似，因此，您可以通过手指缩放和滚动以便轻松找到设置和参数并查找常用设置的快捷键。
如果您不止需要两条波形通道来模拟被测设备 (DUT)，多台同步设置用于快速同步两台或多台设备。 通过屏幕向导信息指导您在三分钟内完成电缆连接和设置过程。
各通道均具有 128 k 点的任意波形内存
由于噪音本底较低且输出幅度低至 1mVpp，噪音和抖动技术规格比上一代技术好 10 倍，可以确保测试的清晰度和保真度。
AFG31000（上波形）与上一代 AFG（下波形）的抖动
由于架构基于软件，您可以直接从网站使用满足需求的选件升级 AFG31000。
当前可用
| 型号 | 模拟通道 | 输出频率 | 记录长度 | 采样率 | 垂直分辨率 |
|---|---|---|---|---|---|
| AFG31021 | 1 | 25 MHz | 16 MSa/通道 | 250 MS/s | 14 位 |
| AFG31051 | 1 | 50 MHz | 16 MSa/通道 | 500 MS/s | 14 位 |
| AFG31022 | 2 | 25 MHz | 16 MSa/通道 | 250 MS/s | 14 位 |
| AFG31052 | 2 | 50 MHz | 16 MSa/通道 | 500 MS/s | 14 位 |
| AFG31101 | 1 | 100 MHz | 16 MSa/通道 | 1 GS/s | 14 位 |
| AFG31151 | 1 | 150 MHz | 16 MSa/通道 | 2 GS/s | 14 位 |
| AFG31102 | 2 | 100 MHz | 16 MSa/通道 | 1 GS/s | 14 位 |
| AFG31152 | 2 | 150 MHz | 16 MSa/通道 | 2 GS/s | 14 位 |
| AFG31251 | 1 | 250 MHz | 16 MSa/通道 | 2 GS/s | 14 位 |
| AFG31252 | 2 | 250 MHz | 16 MSa/通道 | 2 GS/s | 14 位 |
技术文档
| 职位 | 类型 | Number | Release Date |
|---|---|---|---|
| 功率半导体双脉冲 测试分析 引言 在汽车和工业应用中，由于硅基半导体性能的局限性， 功率电子中使用的半导体材料正逐渐从硅过渡到如碳 化硅（SiC）和氮化镓（GaN）这类宽禁带半导体。GaN 和SiC 支持更小、更快、更高效的设计。规制和经济压 力持续促使高压功率电子设计的效率提高。在空间受限 和/ 或移动应用（例如电动汽车）中，更小、更轻的设计 的功率密度优势尤为明显，而从系统成本降低的角度来 看，更紧凑的功率电子设备也普遍受到青睐。同时，随着 政府推出财政激励措施和更严格的能效规定，效率的重 要性日益增长。例如，欧盟 … | Application Note | ||
| 为新一代电力电子设计改进材料和测试 Transitioning from silicon to wide bandgap semiconductors such as silicon carbide and gallium nitride means that power module designs can be physically smaller than what came before, while also increasing MOSFET switching speed and energy efficiency. … | Technical Brief | 75W-61556-0 | |
| 4200A-SCS参数分析仪通过USB对AFG31000任意函数发生器进行程控 | Application Note | ||
| 使用任意波形/ 函数发生器可以完成的25 种常见测试应用 AFG 提供了独特的优势：它生成标准形状的稳定波形，如正弦波、方波、脉冲波、三角波、等等。此 外，它允许用户利用自己定义的形状，生成所谓的任意波形。而且AFG 提供了一种方式，可以调制来 自内部信号源或外部信号源的信号，生成扫频或输出信号突发。 | Primer | 75W-23806-0 | |
| 用于嵌入式设计的 2 系列 MSO | Fact Sheet | ||
| 用于制造测试和设计验证的 2 系列 MSO | Fact Sheet | ||
| 任意波函数发生器 泰克 AFG31000 系列是全新智能型 AFG，它内置任意波形发生和实时波形监测功能，并拥有市场上非常大的触摸屏。全新 AFG31000 提供了高级波形生成和编程功能，支持波形监测，拥有流行的触摸屏界面，让每个科研人员和工程师的测试变得更简单，让工作变得更轻松。 | Datasheet | 75C-61444-2 | |
| AFG31000 系列任意函数发生器 用户手册 感谢您选择泰克产品。AFG31000 系列任意函数发生器 (AFG) 仪器是高性能仪器，内置波形发生应 用、实时波形监测（称为 InstaViewTM）、改进的用户界面，可提高测试效率。 | Primary User | 077147903 | |
| AFG31000 双脉冲应用程序 本手册介绍了用于 Tektronix AFG31000 系列任意函数发生器的双脉冲应用程序。 双脉冲应用程序是一款可下载的应用程序。该应用程序用于测量功率设备的开关参数及评估其动态特性。函数发生器通常无法独立控制脉冲宽度。要在工作时调整脉冲宽度，往往很难实现目标。双脉冲应用程序允许您使用函数发生器运行双脉冲测试，并将函数发生器的功能与双脉冲测试仪相结合。 | Primary User | 077164400 | |
| CSharp NI-VISA Send Waveform to AFG3000_使用CSharp向AFG3000发送数据 本例程提供了基本使用C#对AFG产品的进行控制，发送任意波形数据。 请注意相关软件配置环境以及VISA resource地址。Tektronix公司不负责该例程的完整性、可执行性和正确性。 请点击‘’安装说明“链接直接获取 TXT 源码文件 | Code Sample |
