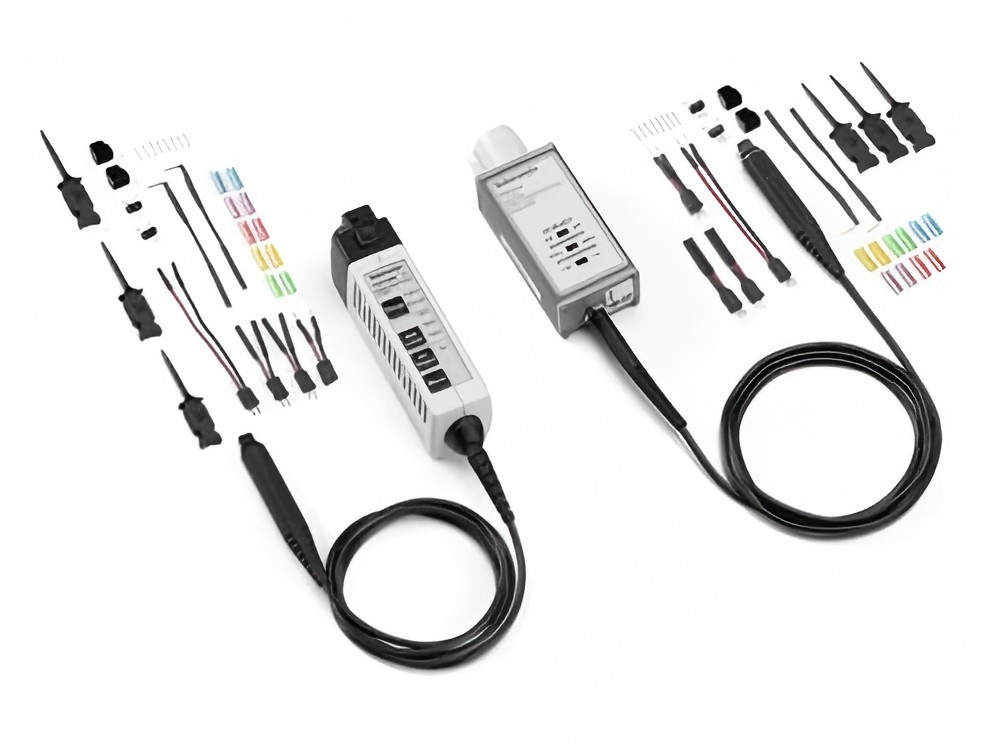

高速串行标准中使用的差分信令需要非常准确的检定。泰克低压差分探头中提供业内领先的带宽和信号保真度，确保您看到所有细节。泰克提供的 TriMode™ 架构只需单个连接即可进行差分、单端和共模测量，简化了测量采集！
| 号 | 带宽 | 输入阻抗 | 衰减 | 最大电压 |
|---|---|---|---|---|
| TDP7708 | 8 GHz | 100kΩ (SIT) / 150kΩ (BRW) || 0.4 pF | 4X / 10X | ±12 V |
| TDP7704 | 4 GHz | 100kΩ (SIT) / 150kΩ (BRW) || 0.4 pF | 4X / 10X | ±12 V |
| TDP7706 | ||||
| ADA400A | 1 MHz | 1 MΩ || ~ 55 pF | 100x、10x、1x、0.1x | - |
| TDP1500 | 1.5 GHz | 200 kΩ / ≤1 pF | 1X/10X | ±25 V (DC pk AC) |
| P6247 | 1 GHz | 200 kΩ / | 1X、10X | ±25 V (DC pk AC) |
| TDP3500 | 3.5 GHz | 100 kΩ / ≤0.3 pF | 5X | ±15 V (DC pk AC) |
| TDP4000 | 4 GHz | 100 kΩ || ≤ 0.3 pF | 5X | ±15 V (DC + pk AC) |
| P6248 | 1.5 GHz | 200 kΩ / <1 pF | 1X、10X | ±25 V (DC pk AC) |
| P7708 | 8 GHz | 100kΩ (SIT) / 150kΩ (BRW) / 0.4 pF | 4X/10X | ±12 V |
| P7508 | 8 GHz | 100 kΩ | 5X / 12.5X | ±15 V (DC + pk AC) |
| TDP7710 | 10 GHz | 100k Ω (SIT) / 144k Ω (BRW) || 0.4 pF | 4x / 10x | +/- 12 V |
| P7713 | 13 GHz | 100kΩ (SIT) / 150kΩ (BRW) / 0.4 pF | 4X/10X | ±12 V |
| P7513A | >13 GHz | 100 kΩ | 5X/12.5X | ±15 V (DC pk AC) |
| P7716 | 16 GHz | 100kΩ (SIT) / 150kΩ (BRW) / 0.4 pF | 4X/10X | ±12 V |
| P7516 | 16 GHz | - | 5X/12.5X | ±15 V (DC pk AC) |
| P7720 | 20 GHz | 100kΩ (SIT) / 150kΩ (BRW) / 0.4 pF | 4X/10X | ±12 V |
| P7625 | 25 GHz | 50 Ω / 225 Ω | 0.25/0.5/1/2/4 (coax) | ±5 V (DC pk AC) |
| P7633 | 33 GHz | 50 Ω / 225 Ω | 0.25/0.5/1/2/4 (coax) | ±5 V (DC pk AC) |
技术与学习
| 职位 | 类型 | Number | Release Date |
|---|---|---|---|
| Tektronix 示波器附件选择指南 通过Tektronix 示波器软件、探头和附件，可以使您的示波器更适合特定的应用需要和环境。 | Product Selector Guide | 61C-14232-15 | |
| 探头ABC入门手册 With this on-line, interactive tool you can select by series, model number, or standards/application and fine tune your search with your specific testing requirements. The list of matching products will update with each click. Try it now at: www.tekt … | Whitepaper | 60Z-6053-14 | |
| 探头参考海报 这张海报的尺寸为11x17，打印简便，提供了多种探头技巧和技术，适合张贴在实验室或工作场所中。 | Poster | 3GW-24992-3 | |
| P7600 系列 TriMode™ 探头 P7600 系列 TriMode 探头和 MSO/DPO70000DX 及 DPO/DSA70000D 系列示波器设计提供业内较低的系统噪声水平。要在低幅度信号上进行准确测量，这种高灵敏度是非常重要的。 | Datasheet | 51C-28184-4 | |
| TDP1500 • TDP3500差分探头数据表 差分有源探头为高频测量提供了更真实的信号复制和保真度。通过超低输入电容和通用被测设备连接能力，TDP1500 和 TDP3500 差分端有源探头提供了当今数字系统设计所需要的卓越的高速电子和机械性能 | Datasheet | 51C-20565-5 | |
| TriMode™ 探头家族 P7700 系列 TriMode 探头为实时示波器提供了很高的探头保真度。此外，凭借连接创新技术，如焊接尖端中探头输入缓冲器只安装在距尖端末端几毫米的地方，P7700系列探头为连接当今最具挑战性的电子设计提供了无可比拟的易用性。 | Datasheet | 51C-60283-10 | |
| P7500 系列 本手册介绍了P7500 系列TriMode 探头的安装和操作方法。 | Primary User | 071216002 | |
| P7700 系列 本手册介绍使用和维护 P7700 系列 Trimode 探头及附件的相关信息。 | Primary User | 077135901 | |
| 差分探头测试接地的目的 高频差分探头都含有地线选件。高频信号测试时，共模阻抗远大于差模阻抗时，地线的作用并不明显。进行差分测量时，无需接入地线。 但是某些特殊应用中，为了确保测试精度，我们需要接入地线。特别是例如使用电池供电，被测电路完全与地隔离的情况，测试时必须接入地线。 未接入地线测试的波形 接入地线测试的波形 | Faq | ||
| TDP7700 系列 用户手册 本手册介绍使用和维护 TDP7700 系列 Trimode 探头及附件的相关信息。 | User | 077142600 |
