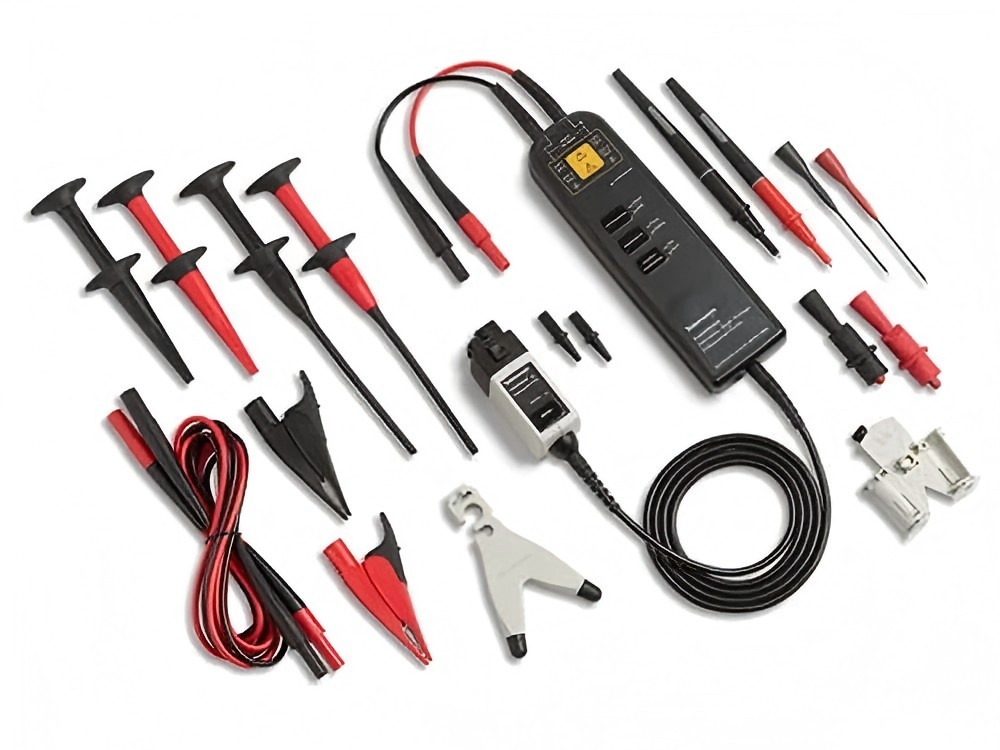

高压差分探头用于测量两个均非为地的测试点之间的电压差。泰克的高压差分探头可用于高达 6000 V 的信号。这类探头由于具有共模抑制能力，成为较大部件中进行非地参考、浮动或隔离测量的良好选择。这些产品由泰克设计、制造和维修。泰克高压差分探头解决方案提供：优秀的带宽和探头负载影响符合第三方安全认证的产品（UL、CSA、ETL）高压和中压产品，支持不同动态范围和测量分辨率的需要全面的探头附件查看更多探针
高压差分探头用于测量两个均非为地的测试点之间的电压差。泰克的高压差分探头可用于高达 6000 V 的信号。这类探头由于具有共模抑制能力，成为较大部件中进行非地参考、浮动或隔离测量的良好选择。这些产品由泰克设计、制造和维修。
泰克高压差分探头解决方案提供：
全面的探头附件
| 型号 | 衰减 | 带宽 | 输入阻抗 | 最大电压 |
|---|---|---|---|---|
| P5200A | 50X / 500X | 50 MHz | 10 MΩ || 2 pF | 500X: ± 1300 V |
| P5205A | 50X / 500X | 100 MHz | 10 MΩ || 2 pF | 500X: ± 1300 V |
| P5202A | 20X / 200X | 100 MHz | 5 MΩ || 2 pF | 200X：± 640 V |
| THDP0200 | 50X / 500X | 200 MHz | 10 MΩ || 2 pF | 500X：± 1500 V |
| TMDP0200 | 25X / 250X | 200 MHz | 5 MΩ || 2 pF | 250X：± 750 V |
| THDP0100 | 100X / 1000X | 100 MHz | 40 MΩ || 2.5 pF | 1000X：± 6000 V |
| P5210A | 100X / 1000X | 50 MHz | 40 MΩ || 2.5 pF | 1000X：± 5600 V |
| TDP0500 | 5X / 50X | 500 MHz | 1 MΩ || ≤ 1 pF | 50X： |
| TDP1000 | 5X / 50X | 1 GHz | 1 MΩ || ≤ 1 pF | 50X： |
| THDP0400 | 50X / 500X | 400 MHz | 10 MΩ || 2.5 pF | 500X: ± 2000 V 50X: ± 200 V |
| P6251 | 5X / 50X | 1 GHz | 1 MΩ || ≤ 1 pF | 50X： |
技术与学习
| 职位 | 类型 | Number | Release Date |
|---|---|---|---|
| 高压差分探头 Tektronix THDP0400 高压差分探头支持安全测量高达 ±2000 V 的 浮动差分电压。 | Datasheet | 51C-74235-0 | |
| THDP0400 用户手册 本文档提供 Tektronix THDP0400 探头的安装和使用信息。该探头可安全测量高达 ±2000 V 的差分电压。 | Primary User | 077190800 | |
| Tektronix 示波器附件选择指南 通过Tektronix 示波器软件、探头和附件，可以使您的示波器更适合特定的应用需要和环境。 | Product Selector Guide | 61C-14232-15 | |
| 探头ABC入门手册 With this on-line, interactive tool you can select by series, model number, or standards/application and fine tune your search with your specific testing requirements. The list of matching products will update with each click. Try it now at: www.tekt … | Whitepaper | 60Z-6053-14 | |
| 探头参考海报 这张海报的尺寸为11x17，打印简便，提供了多种探头技巧和技术，适合张贴在实验室或工作场所中。 | Poster | 3GW-24992-3 | |
| 优化低功率测量的小贴士和技巧 了解电压探头、电流探头和示波器基本性能特点，并带有实际范例。 | Technical Brief | 48W-28259-1 | |
| 差分探头测试接地的目的 高频差分探头都含有地线选件。高频信号测试时，共模阻抗远大于差模阻抗时，地线的作用并不明显。进行差分测量时，无需接入地线。 但是某些特殊应用中，为了确保测试精度，我们需要接入地线。特别是例如使用电池供电，被测电路完全与地隔离的情况，测试时必须接入地线。 未接入地线测试的波形 接入地线测试的波形 | Faq | ||
| THDP0100&0200&TMDP0200示波器探头，偏置零位调整步骤是什么 THDP0100/0200 TMDP0200偏置零位调整步骤 偏置零位 只有这些步骤适用于所有序列号的探头。 调节说明: 对于序列号为C199999 及以下的探头，只能对探头进行偏置零位调节。 对于序列号为C020000 及以上的探头，在不撕掉背后标签时只能对探头进行偏置零位调节。 每个范围的调节是独立的，范围之间不会相互影响。 过程: 将示波器偏置设置为0 伏。 将探头输入与钩式端部连起来。 按住探头的BANDWIDTH LIMIT（带宽限制）和RANGE（范围）按钮，直到探头上的OVE … | Faq | ||
| China RoHS Supplemental, 071217907 This sheet contains supplemental product information for the People's Republic of China. | User | 071217907 | |
| 1 GHz and 500 MHz High Voltage Differential Probes The TDP1000, TDP0500, and P6251 High-voltage Differential Probes provide excellent high-speed electrical and mechanical performance required for today's Switch Mode Power Supply (SMPS), CAN/LIN Bus, and high-speed digital system designs. | Datasheet | 51W-19997-10 |
