这些探头已针对电源完整性测量进行了优化，结合了低噪声成分、高达 60 V 的直流偏移、高带宽、低负载和多种连接选项。为什么要使用电源纹波探头，而不是无源或差分探头？与传统的无源探头相比，电源纹波探头为配电网提供了极高的分辨率。传统的电源完整性应用通常使用无源或差分探头来测量电源轨。随着技术领域的不断变化，设计师需要更高精度的纹波测量，并实现快速转换以扩展到多个频率范围。新的设计挑战要求使用新的测量
这些探头已针对电源完整性测量进行了优化，结合了低噪声成分、高达 60 V 的直流偏移、高带宽、低负载和多种连接选项。
为什么要使用电源纹波探头，而不是无源或差分探头？
与传统的无源探头相比，电源纹波探头为配电网提供了极高的分辨率。
传统的电源完整性应用通常使用无源或差分探头来测量电源轨。随着技术领域的不断变化，设计师需要更高精度的纹波测量，并实现快速转换以扩展到多个频率范围。新的设计挑战要求使用新的测量设备，这些设备能够最大限度地减少测量工具的噪声，同时还可以提供更多带宽，以便查看更多信号内容。超低噪声 TPR1000/4000 电源滑轨探头具有低精度负载（特别是在最灵敏的测量中），并提供低噪声成分和高带宽选项。
新型电源纹波探头可涵盖高达 4 GHz 的电源轨瞬态事件，并提供 ±60V 的偏置电压范围，以测量从插头到集成电路引脚的电源。它还提供 ±1V 的宽动态范围，可以让您在较高的电压轨上查看线路上的顶降情况，或者查看负载或瞬态事件消耗大量电流的时间。利用这个强大的组合再配合使用正确的示波器，您不必担心所看到的噪声是否来自测试设备，也不必担心是否会在系统中看到以前从未见过的干扰源。
以上是使用无源探头在3.3V电源轨上进行的纹波测量。所示信号是使用无源探头时将会看到的较为典型的测量。
电力工程师面临的挑战是如何通过更小、更紧凑的设计获得更高的能效。对汽车、工业和消费者市场的工程师来说尤其如此，其中典型的验证需要探测至少 1 个或多个电源轨以及其他信号。由于间距紧凑、信号受到干扰和几何组件尺寸较小，这对连接产生了新的限制。

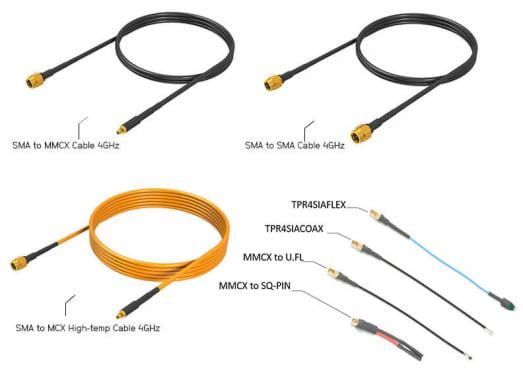

电源纹波探头附带模块化的灵活连接选项，可满足大多数需求。现在，在已连接电源轨的表面贴装组件上焊接时，可以使用 MMCX 锁扣连接，使测试设置变得轻而易举。
无论是什么行业，电源完整性要求都越来越严格，单一设计中的电源轨数量也在不断增加。根据您的带宽需求，泰克拥有非常适合与电源纹波探头配合使用的一整套示波器。
对于致力于实现微处理器、存储器组件、FPGA、存储设备和图像传感器等快速设备的电源完整性且需要在 2 至 4 GHz 范围内的纹波测量中获得最高精度的工程师而言，可以使用带宽高达 8GHz 的 6 系列 MSO 示波器。如果不需要过高带宽，但需要对不断增加的直流电源进行精确的纹波测时，您可以使用最多 8 个通道的 5 系列 MSO 示波器。在工作台上进行 1GHz 以下的传统纹波测量时，MDO3000 和 MDO400C 不失为明智的选择。
| 型号 | 衰减 | 带宽 | 动态范围 | DC Offset |
|---|---|---|---|---|
| TPR1000 | 1.25x | 1 GHz | ±1 V | ±60 V |
| TPR4000 | 1.25x | 4 GHz | ±1 V | ±60 V |
技术文档
| 职位 | 类型 | Number | Release Date |
|---|---|---|---|
| Tektronix 示波器附件选择指南 通过Tektronix 示波器软件、探头和附件，可以使您的示波器更适合特定的应用需要和环境。 | Product Selector Guide | 61C-14232-15 | |
| 探头参考海报 这张海报的尺寸为11x17，打印简便，提供了多种探头技巧和技术，适合张贴在实验室或工作场所中。 | Poster | 3GW-24992-3 | |
| 低噪声纹波探头测量入门 当今大多数电子设计都要求不同的供电电压才能正确 运行。事实上，一块电路内部许多元器件都要求多种 电压，特别是高度集成的片上系统及多种技术接口在 一起的微处理器设计。 由于许多因素，执行DC 低噪声纹波探头测量正变得 越来越困难，比如： 功率效率功能，如功率门和动态电压和频率定标或 DVFS 动态负载，拥有快速瞬态信号 串扰和耦合提高 开关稳压器，上升时间更快 这就产生了一个重要问题：面对所有这些挑战，怎样 才能保证系统的每个部分都获得正确的功率，来满足 其需求？ | Application Note | ||
| 有源电源轨探头 TPR1000 和 TPR4000 探头为测量 DC 电源轨上的纹波而提供了低噪声、大偏置范围解决方案，其 DC 电源轨范围为 -60 ~ +60 VDC。泰克电源轨探头提供了所需的行业领先的低噪声和大偏置范围，可以测量 4 GHz 以下 200 μVp-p ~ 800 mVp-p 的 AC 纹波。 | Datasheet | 51C-61491-3 | |
| TPR1000 and TPR4000 User Manual This document provides information for installing and using the TPR1000 and TPR4000 Active Power Rail Probes. | Primary User | 077154201 | |
| Probes and Accessories Declassification and Security Instructions This document includes information that is necessary to clear or sanitize the product so it can be removed from a secured area, such as when returning the product for repair. | Declassification | 071238400 |
