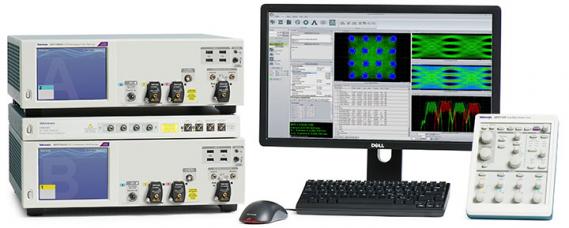

DPO70000SX ATI 高性能示波器能够准确地捕获高速信号行为，在业界享誉盛名，可帮助您证明、验证和检定您的新一代设计。捕获可达 70 GHz 的信号并保证低噪声和高保真度，从而确保准确地测量您的信号的真实特征。
产品概述
信号完整性非常高。
ATI 技术处于信号保真度的前沿，可最大限度地减少噪声，为您的新一代设计提供非常准确的测量结果。
特点
使用 DPO7OE1/DPO7OE2 光探头进行低噪声光学测量
创新的 UltraSync 架构提供配置灵活性，让您可以轻松添加采集通道并保持通道间定时精度。
特点
使用我们的 Python 驱动程序包实现测试自动化
测量和分析工具可让您随时了解信号状况。
DPO70000SX 的应用支持包提供验证和证明您的最新设计所需的自动化一致性测试工具、富有洞察力的调试工具和广泛的信号连接选项。
特点
功能强大的调试工具可迅速发现/解决设计挑战
泰克应用工程团队在现场提供测量连接、示波器操作和分析工具见解方面的专家级支持。在您的实验室或生产过程中，从引进到采用再到整合高度复杂的测量流程，我们随时为您提供帮助。
特点
全球技术支持中心提供对中央知识库的实时访问
| 型号 | 说明 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 |
|---|---|---|---|---|---|
| DPS77004SX | 双单元系统 | 70 GHz | 200 GS/s，100 GS/s | 62.5M 点 – 1G 点 | 70 GHz 下为 2，33 GHz 下为 4 |
| DPO77002SX | 单台设备 | 70 GHz | 200 GS/s，100 GS/s | 62.5M 点 – 1G 点 | 70 GHz 下为 1，33 GHz 下为 2 |
| DPO75902SX | 单台设备 | 59 GHz | 200 GS/s, 100 GS/s | 62.5M点 - 1G点 | 单通道为 59 GHz, 双通道为 33 GHz |
| DPS75904SX | 双单元系统 | 59 GHz | 200 GS/s, 100 GS/s | 62.5M点 - 1G点 | 双通道为 59 GHz, 四通道为 33 GHz |
| DPS75004SX | 双单元系统 | 50 GHz | 200 GS/s，100 GS/s | 62.5M 点 - 1G 点 | 50 GHz 下为 2，33 GHz 下为 4 |
| DPO75002SX | 单台设备 | 50 GHz | 200 GS/s，100 GS/s | 62.5M 点 - 1G 点 | 50 GHz 时为 1，33 GHz 时为 2 |
| DPS73308SX | 双单元系统 | 33 GHz | 100 GS/s，50 GS/s | 62.5M 点 – 1G 点 | 33 GHz 时为 4 通道，23 GHz 时为 8 通道（屏幕上最多显示 4 组数据，其他数据通过程序界面显示） |
| DPO73304SX | 单台设备 | 33 GHz | 100 GS/s，50 GS/s | 62.5M 点 – 1G 点 | 33 GHz 时为 2，23 GHz 时为 4 |
探头和附件
| 产品技术资料链接 | 探头 | 描述 |
|---|---|---|
| 查看产品技术资料 | P7508 | 8GHz TRIMODE 差分探头 |
| 查看产品技术资料 | P7513A | 13GHz TRIMODE 差分探头 |
| 查看产品技术资料 | P7516 | TRIMODE 差分探头。 产品附带可追溯校准标准证明。 |
| 查看产品技术资料 | P7625 | 25 GHz 低噪 TRIMODE 探头，与附件同箱 |
| 查看产品技术资料 | P7633 | 33 GHz 低噪 TRIMODE 探头，与附件同箱 |
| 查看产品技术资料 | P7708 | 8 GHz TriMode 探头，采用 TekFlex 连接器技术，带有 TekConnect 接口 |
| 查看产品技术资料 | P7713 | 13 GHz TriMode 探头，采用 TekFlex 连接器技术、TekConnect 接口 |
| 查看产品技术资料 | P7716 | 16 GHz TriMode 探头，采用 TekFlex 连接器技术、TekConnect 接口 |
| 查看产品技术资料 | P7720 | 20 GHz TriMode 探头，采用 TekFlex 连接器技术，带有 TekConnect 接口 |
| 产品技术资料链接 | 探头 | 描述 |
|---|---|---|
| 查看产品技术资料 | P2221 | 无源探头：200 MHz，1X/10X，BNC |
| 查看产品技术资料 | P6139B | 无源探头：500 MHz，10X，BNC |
| 查看产品技术资料 | TPP0100 | 无源探头：100 MHz，10X，BNC |
| 查看产品技术资料 | TPP0200 | 无源探头：200 MHz，10X，BNC |
| 产品技术资料链接 | 探头 | 描述 |
|---|---|---|
| 查看产品技术资料 | A622 | 电流探头：100 kHz，10 mA 至 100 A，AC/DC，BNC |
| 查看产品技术资料 | CT1 | 电流 XMFR；1GHZ 12A 带探头 - 一致性声明 |
| 查看产品技术资料 | CT2 | 电流 XMFR；200MHZ 36A 带探头 - 本产品包含一致性声明 |
| 查看产品技术资料 | CT6 | CT6 探头；电流探头，高频/小体积 - 可追溯校准标准证明 |
| 查看产品技术资料 | P6021A | 探头，AC 电流；250 安培 AC，60 MHz，5 FT 带长期安全控制 |
| 查看产品技术资料 | P6022 | 电流探头：120 MHz，1 mA 至 3 A，AC，BNC |
| 查看产品技术资料 | TCP2020 | 电流探头，DC 耦合，50 MHZ 带宽，20 A，BNC 接口 |
| 查看产品技术资料 | TCP303 | 探头，AC/DC 电流；DC-15MHZ，150A DC - 可追溯校准标准证明 |
| 查看产品技术资料 | TCP305A | 探头，AC/DC 电流；50 安培 DC，DC-50MHZ，可追溯校准标准证明 |
| 查看产品技术资料 | TCP312A | 探头，AC/DC 电流；30 安培 DC，DC-100MHZ，可追溯校准标准证明 |
| 查看产品技术资料 | TCP404XL | 探头，AC/DC 电流；DC-2MHZ，500A DC，750A DC 随占空比降额，可追溯校准标准证明 |
| 查看产品技术资料 | TCPA300 | 电流探头：100 MHz，放大器（需要探头） |
| 查看产品技术资料 | TCPA400 | 电流探头：50 MHz，放大器（需要探头） |
| 查看产品技术资料 | TRCP0300 | 电流探头：30 MHz，250 mA 至 300 A，仅交流，BNC 接口 |
| 查看产品技术资料 | TRCP0600 | 电流探头：30 MHz，500 mA 至 600 A，仅交流，BNC 接口 |
| 查看产品技术资料 | TRCP3000 | 电流探头：16 MHz，500 mA 至 3000 A，仅交流，BNC 接口 |
| 产品技术资料链接 | 探头 | 描述 |
|---|---|---|
| 查看产品技术资料 | P5100A | 高压探头：500 MHz，100X，2.5 kV，单端，BNC |
| 查看产品技术资料 | P5122 | 高压探头：200 MHz，100X，1 kVRMS CAT II，单端，BNC，安全控制 |
| 查看产品技术资料 | P6015A | 高压探头；75MHZ，40KV，1000X 10 FT - 可追溯校准标准证明 |
| 产品技术资料链接 | 探头 | 描述 |
|---|---|---|
| 查看产品技术资料 | P5200A | 高压探头：50 MHz，50X/500X，1.3 kV，差分，BNC |
| 产品技术资料链接 | 探头 | 描述 |
|---|---|---|
| 查看产品技术资料 | DPO7OE1 | 33 GHz，单模/多模，光探头，适用于 MSO/DPO70000 实时示波器。 波长范围：750nm - 1650nm |
| 查看产品技术资料 | DPO7OE2 | 59 GHz，单模，光探头，适用于 MSO/DPO70000 实时示波器。波长范围：1200nm - 1650nm |
| Datasheet / Manual | 附件 | 描述 |
|---|---|---|
| 119-9725-00 | 附加 AC/DC 电源 | |
| DPO7AFP | 辅助前面板 | |
| 视图 产品技术资料 | DPO7RFK1 | RF 衰减器套件；每套 1 个 3dB、6dB、10dB、20dB 衰减，67 GHz，1.85mm |
| 视图 产品技术资料 | DPO7RFK2 | RF 信号路径套件；每套 1 个 3dB、6dB、10dB、20dB 衰减，每套 1 个 V(m)-V(m)、V(m)-K(f)、V(f)-K(m)、V(f)-K(f) 适配器，(1) DC 块，67 GHz，1.85mm |
| 视图 产品技术资料 | DPO7RFK3 | RF 通道时序相差校正套件；(1) 精密电源分路器，DC 至 65 GHz，1.85mm，母头 x 3，(1) V(m)-V(m) 适配器，67 GHz，1.85mm |
| 视图 Manual | DPO7USYNC1M | DPO70000SX 多单元同步电缆；1 米长 |
| Opt. SSD | 增加固态硬盘 |
