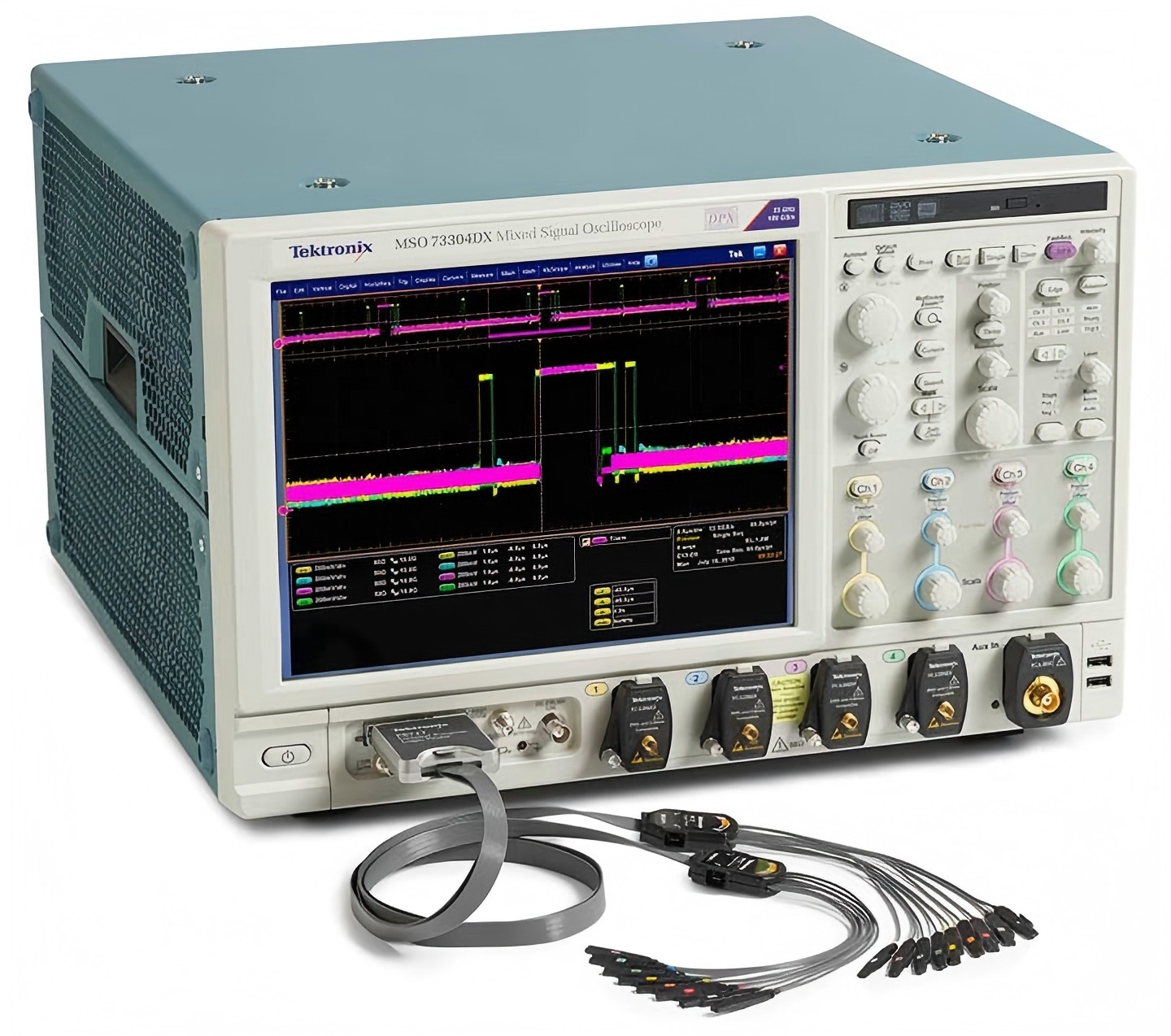

泰克 7 系列 DPO 数字荧光示波器 25GHz 超高带宽高速串行射频科研波形分析仪

MSO/DPO70000 是同类产品中较先进的示波器之一，使当今的工程师能够以超小的噪声更好地查看信号、更快地调试信号异常以及利用测量和分析工具进行自动一致性测试和其他验证。此外，MSO/DPO70000DX 也非常适合用于模拟/数字设计和调试、数据通信和高速串行通信。了解如何为您的下一个项目使用 MSO/DPO70000DX 来查找和分析各种混合信号异常。NEW! 汽车智能座舱GMSL/FPD-

在线咨询

服务热线:400 998 0952

产品简介 / Introduction

NEW! 汽车智能座舱GMSL/FPD-LINK 测试解决方案

产品概述

查看您的真实信号

优异的信号保真度、低噪声和高有效位数 (ENOB)，让您自信地查看真实信号并对其进行精确测量。高信噪比和内部低噪音本底，让您可以执行精确的设计检定。

在 MSO/DPO70000 内：多芯片模块

特点

带宽增强功能可以消除探头端部的频率响应不完整
低抖动噪音本底和高垂直精度，为测量提供了更多的余量
各种探头简化了复杂的测量设置并保持了信号完整性
使用经过校准的光探头在一个屏幕上比较光信号和电气信号时序

缩短调试时间

从第一次开机一直到操作检查，MSO/DPO70000 系列可提供快速查找问题所需的功能。业界领先的波形捕获速率和 Pinpoint® 触发可让您高效追踪和捕获间歇性故障。

iCapture™：同时查看数字和模拟信号

特点

FastAcq 追踪不断变化的信号，显示真实的系统行为，包括难检故障
利用并行/串行总线解码/触发，快速查找无效状态或总线序列
iCapture™ 无需更改连接即可轻松验证数字信号的模拟特征
可视触发可节省捕获和人工搜索采集数据以查找关键事件和完成调试的时间
使用我们的 Python 驱动程序包实现测试自动化

可让您追踪信号的测量和分析工具

应用支持包可提供验证和证明您的新设计所需的自动一致性测试、富有洞察力的调试工具和广泛的信号连接选项。

示波器软件

特点

DPOJET：全面灵活的测量工具
SDLA：强大全面的工具，用于分析和补偿串行数据链路中的信号影响
广泛的标准支持，包括 I2C、SPI、RS-232、FlexRay、MIPI、DisplayPort、HDMI、PAM4、PCIe Gen3/Gen4/Gen5、SATA/SAS、USB、Type-C、10/100/1000BaseT 至 10G/100G 以太网
功能强大的调试工具可迅速发现/解决设计挑战
光测量，例如消光比 (ER)、平均光功率 (AOP)、光调制幅度 (OMA)、光高值/光低值 — 兼容 DPO7OE1/DPO7OE2 光探头

型号	模拟带宽	采样率	记录长度	模拟通道	数字通道数
MSO70804DX	8 GHz	50 GS/s - 100 GS/s	62.5M points - 1G points	4	16
MSO71604DX
MSO72004DX
MSO71254DX
MSO73304DX	33 GHz	50 GS/s - 100 GS/s	62.5M 点 - 1G 点	4	16
DPO73304DX	33 GHz	50 GS/s - 100 GS/s	31.25M 点 - 1G 点	4	-
MSO72504DX	25 GHz	50 GS/s - 100 GS/s	62.5M 点 - 1G 点	4	16
MSO72304DX	23 GHz	50 GS/s - 100 GS/s	62.5M 点 - 1G 点	4	16

探头和附件

产品技术资料链接	探头	描述
查看产品技术资料	P6717A	探头，通用升级，带附件包

**低压差分探头**
产品技术资料链接	探头	描述
查看产品技术资料	P7508	8GHz TRIMODE 差分探头
查看产品技术资料	P7513A	13GHz TRIMODE 差分探头
查看产品技术资料	P7516	TRIMODE 差分探头。产品附带可追溯校准标准证明。
查看产品技术资料	P7625	25 GHz 低噪 TRIMODE 探头，与附件同箱
查看产品技术资料	P7633	33 GHz 低噪 TRIMODE 探头，与附件同箱
查看产品技术资料	P7708	8 GHz TriMode 探头，采用 TekFlex 连接器技术，带有 TekConnect 接口
查看产品技术资料	P7713	13 GHz TriMode 探头，采用 TekFlex 连接器技术、TekConnect 接口
查看产品技术资料	P7716	16 GHz TriMode 探头，采用 TekFlex 连接器技术、TekConnect 接口
查看产品技术资料	P7720	20 GHz TriMode 探头，采用 TekFlex 连接器技术，带有 TekConnect 接口

**低压探头：单端**
产品技术资料链接	探头	描述
查看产品技术资料	TAP1500L

**光探头 - 低带宽**
产品技术资料链接	探头	描述
查看产品技术资料	P6701B	光电转换器；DC-1GHZ，500-950NM，TPI - 可追溯校准标准证明
查看产品技术资料	P6703B	光电转换器；DC-1GHZ，1100-1650NM，TPI - 可追溯校准标准证明

**电流探头**
产品技术资料链接	探头	描述
查看产品技术资料	TCPA300	电流探头：100 MHz，放大器（需要探头）
查看产品技术资料	TCPA400	电流探头：50 MHz，放大器（需要探头）

**高压单端探头**
产品技术资料链接	探头	描述
查看产品技术资料	P5100A	高压探头：500 MHz，100X，2.5 kV，单端，BNC
查看产品技术资料	P6015A	高压探头；75MHZ，40KV，1000X 10 FT - 可追溯校准标准证明

**高压差分探头**
产品技术资料链接	探头	描述
查看产品技术资料	P5200A	高压探头：50 MHz，50X/500X，1.3 kV，差分，BNC
查看产品技术资料	P5202A	差分探头；20X/200X，100 MHZ 差分电压探头
查看产品技术资料	P5205A	高压探头：100 MHz，50X/500X，1.3 kV，差分，BNC
查看产品技术资料	P5210A	高压探头：50 MHz，100X/1000X，5.6 kV，差分，BNC
查看产品技术资料	P6251	探头，差分 HV，带 TEKPROBE-BNC 接口，42V，1GHZ - 可追溯校准标准证明

**高带宽光探头**
产品技术资料链接	探头	描述
查看产品技术资料	DPO7OE1	33 GHz，单模/多模，光探头，适用于 MSO/DPO70000 实时示波器。波长范围：750nm - 1650nm
查看产品技术资料	DPO7OE2	59 GHz，单模，光探头，适用于 MSO/DPO70000 实时示波器。波长范围：1200nm - 1650nm
