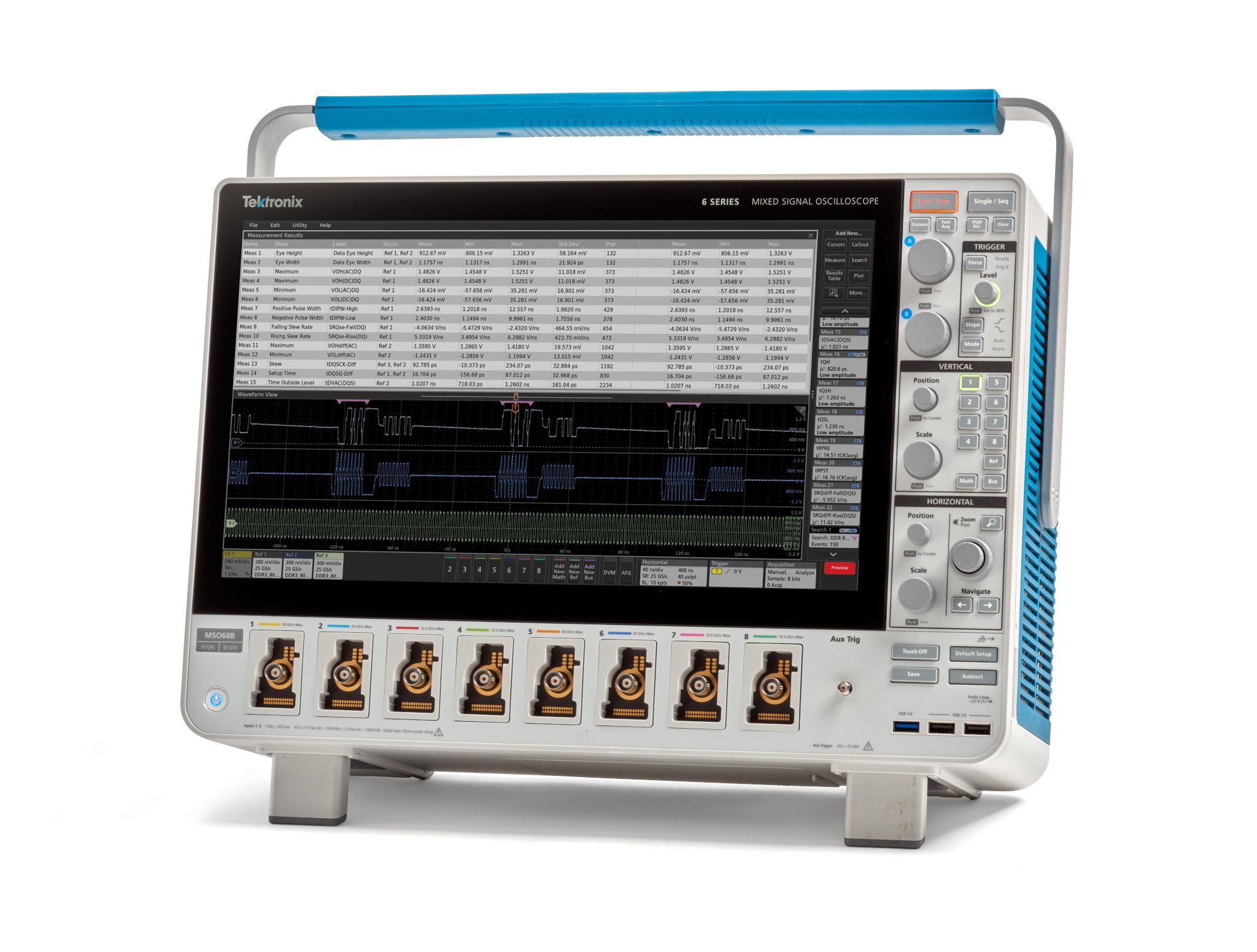

了解 6 系列 B

• Performance Specifications
• 易用性新标准
• 内置测量和分析
• 处理高速时钟和数据
• 多通道频谱分析
• 从 3 V 电源轨到三相驱动器

超低噪声，更多详情。 https://www.tek.com.cn/products/oscilloscopes/-/media/Images/Product-Series/6-Series-MSO/6-Series-B-low-noise-zoom.mp4

看到从未见过的信号详情。

• 示波器前端 ASIC 芯片 TEK061 实现超低的本底噪声。
• 5 GHz 时为 12 位分辨率，200 MHz 时高达 16 位分辨率
• 1 mV/div 和 1 GHz 时的噪声 <55 µV

• 50 mV/div 和 10 GHz 时的噪声 <1.25 mV

同步多通道频谱分析

获取 4 条、6 条或 8 条频谱分析通道。与时域信号处理并行的硬件数字下变频器 (DDC) 具有强大的功能。

• 任何模拟通道均可视为波形、频谱或两者
• 射频频率或幅度变化时绘图和触发
• 频谱和时域波形同步以与射频和时域事件相关联

• 频谱控制（例如中心频率和 RBW）完全独立于时域控制

•

新 6 系列 MSO 固件更新

版本： v2.24.4

更新您的 6 系列 MSO

解锁强大的新功能，提高性能，并在每次固件发布时获得重要的安全更新。

新增功能

用于信号路径建模的新软件选项：

• SIM 卡高级版（可选SIMA) 支持高速串行链路的端到端信号完整性建模。具有去嵌入/嵌入功能，以及发射机和接收机均衡功能。

新的太阳能逆变器穿越测量：

• 在 "高级电力测量和分析 "的 "绿色电力分析 "下添加了高压和低压穿越测量（选件）。PWR)

有关所有示波器和带有高级分析软件的示波器的所有增强功能，请参见发布说明。

保真度从探头端部开始

通过 4、6 或 8 FlexChannel® 输入，您可以使用标配的 1 GHz 探头探测电路。可以连接高性能单端有源探头或者差分探头，或者通过 TriMode 探头实现一个探头同时进行单端和差分量测。在任何 FlexChannel 输入上连接 TLP058 逻辑探头，并获得 8 数字通道，以扩展系统的可视性。

• 内置 1 MΩ 至 50 Ω 输入端
• 每个输入附带 1 GHz 低负载无源探头
• TekVPI 探头与每个通道的 10W 探头电源相连接，用于差分信号、电流、电源轨和光隔离探头
• TDP7700 系列 4、6、8 和 10 GHz TriMode 探头 - 非常适合测量高速通信

随时随地协作、分析和自动化

利用强大的协作和自动化工具，快速获得可重复的结果并随时随地访问数据。

• TekScope 电脑：将相同的 TekScope UX 带到您的电脑上，这样您就可以分析波形、解码串行总线和远程访问示波器。升级后可进行多范围分析、抖动和功率测量。
• TekDriv e：直接从示波器存储和共享波形。通过全面的 API 支持，体验基于浏览器的交互式波形查看和无缝自动化。
• eScope：使用内置 eScope 或 Windows 远程桌面，通过任何局域网控制示波器。
• KickStart 电脑软件：简化整个工作台的数据采集和记录，包括示波器、函数发生器、电源、SMU 等。
• dev.tek.com：使用 Python 软件包、精选指南、示例等启动自动化。

 了解 TekCloud 协作软件

规格概述
