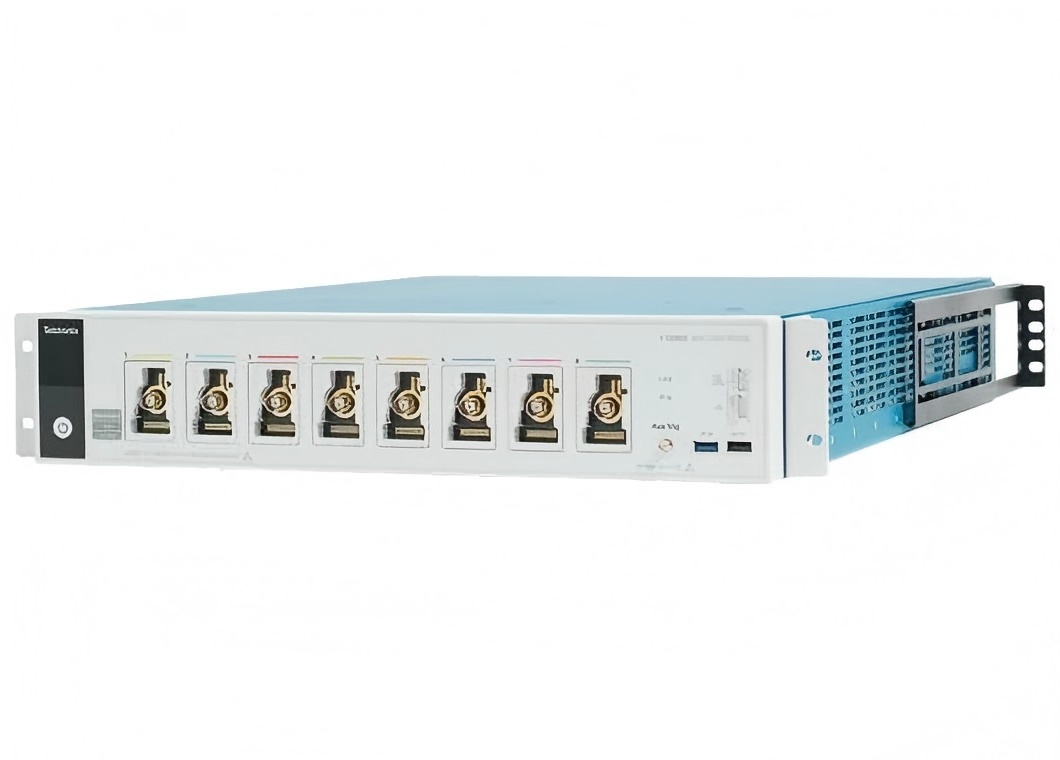

泰克 5 系列 MSO 紧凑型混合信号示波器便携大屏多通道高速信号研发检测仪

在需要高通道密度的应用中，5 系列 MSO 紧凑型混合信号示波器树立全新性能标准。这款高速数字示波器采用 12 位模数转换器，在紧凑的封装中提供 8 个输入通道（加上 AUX Trig），仅 3.5 英寸高 (2U)。产品概述无需添加机架，进行更多的测试利用传统示波器的现有机架空间可将通道数增加 6 倍。 5 系列紧凑型混合信号示波器在仅仅 2U 空间，能提供 8 条通道加一个辅助触发输入通道（每

在线咨询

服务热线:400 998 0952

产品简介 / Introduction

在需要高通道密度的应用中，5 系列 MSO 紧凑型混合信号示波器树立全新性能标准。这款高速数字示波器采用 12 位模数转换器，在紧凑的封装中提供 8 个输入通道（加上 AUX Trig），仅 3.5 英寸高 (2U)。

产品概述

无需添加机架，进行更多的测试

利用传统示波器的现有机架空间可将通道数增加 6 倍。 5 系列紧凑型混合信号示波器在仅仅 2U 空间，能提供 8 条通道加一个辅助触发输入通道（每条通道的成本较低）。每条 FlexChannel™ 输入通道均可作为 1 条模拟通道或 8 条数字通道。

高保真度捕获与优质数据

凭借 1 GHz 模拟带宽、所有通道高达 6.25 GS/s 的采样率和 125 M 记录长度，5 系列紧凑型混合信号示波器具有捕获准确波形数据且保持最佳信号完整度的性能。

在使用 12 位垂直分辨率和 1 GHz 的 7.6 位 ENOB 可以了解更多信号细节

12 位模数转换器 (ADC) 的垂直分辨率是传统 8 位 ADC 的 16 倍。对于叠加在大信号上的微小信号，也能测量到信号的细节。

同步多个高速数字化仪

将两个远程数字化仪转变成一台虚拟仪器。发现、搜索和分析比以往任何时候都多的通道。

同时查看所有通道
重新排列或分组通道
无限的自动测量
轻松以太网接入

TekScope PC 分析软件

远程控制和自动化

测试自动化提高了测试速度，减少了出错率，并确保所有设备均符合统一的质量标准。紧凑型示波器能够高效地执行自动化程序，而不占用过多的机架空间。结合恰当的资源、工具和教程，我们现在比以往任何时候都更容易生成快速且一致的结果。通过示例代码、Python 仪器驱动程序或用户友好的 PC 应用程序，快速入门。

特点：

行业标准 SCPI 接口
编程支持 Python、MATLAB、LabView、IVI-C、IVI-COM、VISA、Sockets 等
eScope 基于浏览器的控制
探索测试自动化资源，包括我们免费的 Python 驱动程序包

4、5、6 系列 MSO 程序员手册

示波器自动化和 Python 入门

浏览测试自动化软件

Image of 3 Tektronix Oscilloscopes sending data to a PC via HSI for faster data transfer

型号	带宽	采样率	记录长度	模拟通道	数字通道数
MSO58LP	1 GHz	6.25 GS/s	125 M点	8	可达 64 条（可选）

探头和附件

**IsoVu™ 光隔离探头**
产品技术资料链接	探头	描述
查看产品技术资料	TIVP02	IsoVu 第 2 代光隔离差分探头，200 MHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部
查看产品技术资料	TIVP02L	IsoVu 第 2 代光隔离差分探头，200 MHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部
查看产品技术资料	TIVP05	IsoVu 第 2 代光隔离差分探头，500 MHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部
查看产品技术资料	TIVP05L	IsoVu 第 2 代光隔离差分探头，500 MHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部
查看产品技术资料	TIVP1	IsoVu 第 2 代光隔离差分探头，1 GHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部
	TIVP1L	IsoVu 第 2 代光隔离差分探头，1 GHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部

**IsoVu™ 光隔离电流探头**
产品技术资料链接	探头	描述
查看产品技术资料	TICP025	250 MHz 泰克隔离电流探头
查看产品技术资料	TICP050	500 MHz 泰克隔离式电流探头
查看产品技术资料	TICP100	1 GHz Tektronix 隔离式电流探头

**低压差分探头**
产品技术资料链接	探头	描述
查看产品技术资料	TDP1500	差分探头：1.5 GHz，1X/10X，+/- 8.5V，TekVPI
查看产品技术资料	TDP3500	差分探头：3.5 GHz，5X，+/- 2V，TekVPI
查看产品技术资料	TDP4000	4 GHz, Differential Probe with TekVPI interface

**低压探头：单端**
产品技术资料链接	探头	描述
查看产品技术资料	TAP1500	有源探头：1.5 GHz，10X，单端，TekVPI
查看产品技术资料	TAP1500L
查看产品技术资料	TAP2500	有源探头：2.5 GHz，10X，单端，TekVPI
查看产品技术资料	TAP4000	4 GHz, Single Ended Probe with TekVPI interface

**低噪声电源纹波探头**
产品技术资料链接	探头	描述
查看产品技术资料	TPR1000	1 GHz 单端 TekVPI 电源滑轨探头，带有 TPR4KIT 标准附件包
查看产品技术资料	TPR4000	4 GHz 单端 TekVPI 电源滑轨探头，带有 TPR4KIT 标准附件包

**无源探头**
产品技术资料链接	探头	描述
查看产品技术资料	TPP0500B	无源探头：500 MHz，10X，TekVPI
查看产品技术资料	TPP0502	无源探头：500 MHz，2X，TekVPI
查看产品技术资料	TPP1000	无源探头：1 GHz，10X，TekVPI

**电流探头**
产品技术资料链接	探头	描述
查看产品技术资料	TCP0020	探头，AC/DC 电流；20 安培，50 MHz 带宽，TekVPI 接口 - 可溯源的校准证明
查看产品技术资料	TCP0030A	探头，AC/DC 电流；30 安培 DC，DC 至 120MHZ；带 TekVPI 接口，可追溯校准标准证明
查看产品技术资料	TCP0150	电流探头：20 MHz，5 mA 至 212 A，AC/DC，TekVPI

**逻辑分析仪探头**
产品技术资料链接	探头	描述
	TLP058	适用于 5 和 6 系列 MSO 示波器的 8 通道通用逻辑探头。包括附件包。

**高压单端探头**
产品技术资料链接	探头	描述
查看产品技术资料	TPP0850	高压探头：800 MHz，50X，2.5 kV，单端，TekVPI

**高压差分探头**
产品技术资料链接	探头	描述
查看产品技术资料	TDP0500	差分探头：500 MHz，5X/50X，+/- 42V，TekVPI
查看产品技术资料	TDP1000	差分探头：1 GHz，5X/50X，+/- 42V，TekVPI
查看产品技术资料	THDP0100	差分探头；100 MHZ TekVPI 差分高压探头
查看产品技术资料	THDP0200	差分探头；200 MHZ TekVPI 差分高压探头
查看产品技术资料	TMDP0200	差分探头；200 MHZ TekVPI 差分中压探头；TMPD0200
