输入通道
- 2 或 4 条模拟
- 16 条数字1
- 1 台频谱分析仪
带宽1
- 100 MHz、200 MHz、350 MHz、500 MHz 或 1 GHz
采样率
- 模拟通道上为 5 GS/s（1 GHz 型号）、2.5 GS（所有其他型号）
- 数字通道上最高 8.25 GS/s（121 ps 分辨率）
记录长度
- 所有通道上 10 M 点

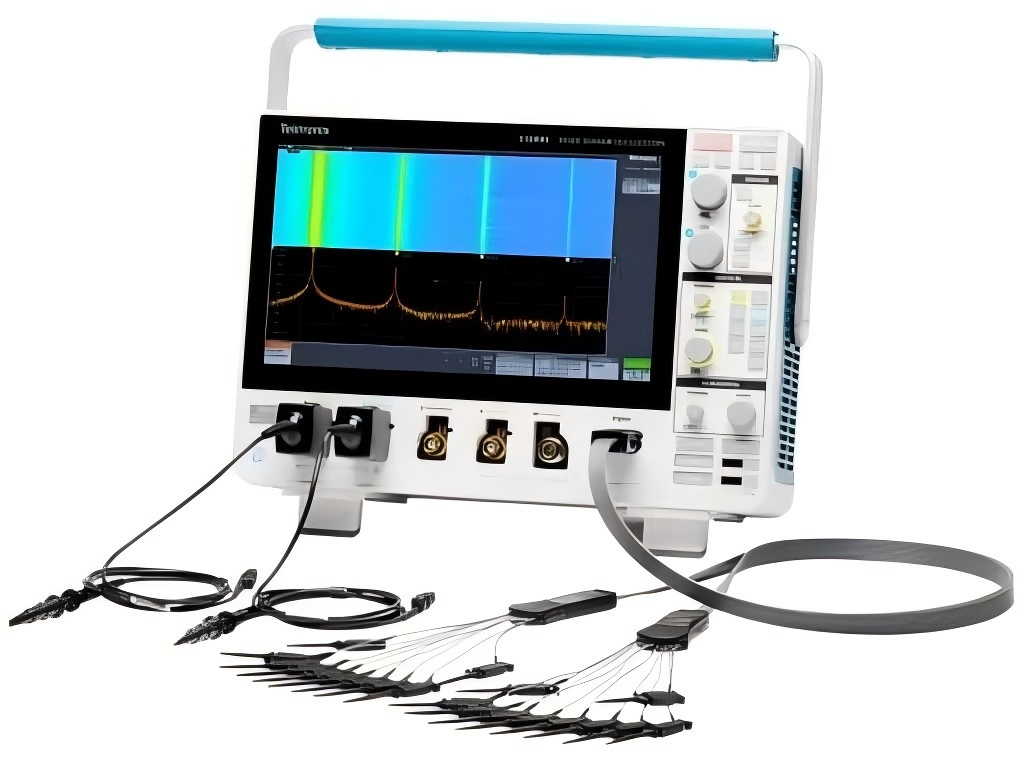

3 系列 MDO 凭借泰克超大的显示屏、更优的低电平信号测量精度以及业内领先的探头性能，为台式示波器树立新标准。3 系列内置独特的、真正的硬件频谱分析仪，具有出色的射频测试性能和有保证的射频技术规格，无论您是测试 IoT 基带设计，还是仅用于简单的 EMI 诊断，均可满足您的需求。产品概述随附具有业界领先性能的探头作为测量信号路径中的关键元件，示波器探头不容忽视。在购买 3 系列 MDO 时，您将
3 系列 MDO 凭借泰克超大的显示屏、更优的低电平信号测量精度以及业内领先的探头性能，为台式示波器树立新标准。3 系列内置独特的、真正的硬件频谱分析仪，具有出色的射频测试性能和有保证的射频技术规格，无论您是测试 IoT 基带设计，还是仅用于简单的 EMI 诊断，均可满足您的需求。
产品概述
作为测量信号路径中的关键元件，示波器探头不容忽视。在购买 3 系列 MDO 时，您将免费获得业内优质的探头。凭借业内优秀的示波器负载 (3.9 pF)，TPP 系列探头必将成为您日常使用的随身探头。
查看探头如何影响您的测量
了解 Tektronix 探头如何提高精度
特点
测量微小信号时，为获得更佳的测量精度，降低仪器的本底噪声至关重要。3 系列 MDO 中使用的全新前端设计有助于您将噪声测量精度提升高达 40%。评估示波器时，请务必仔细检查示波器的随机噪声技术规格。示波器各不相同，且并非所有示波器制造商均会测试和发布其随机噪声规格。
查看泰克 3 系列 MDO 以及众多其他产品上的保证噪声技术规格
输入通道
带宽1
采样率
记录长度
频谱分析仪1
信号发生器1
数字电压表2
触发频率计数器2
高级分析1
协议支持1
显示器
重量
2 - 免费注册产品
不管您是频谱分析仪专家还是临时使用，您都可以让内置频谱分析仪立即开始工作。与其他提供 FFT“频谱分析”的示波器不同，3 系列内置了真正的频谱分析仪。
立即获取所需的所有调试功能，或在需要时添加这些功能。
SENT 协议解码功能
作为我们提供客户急需产品增强功能的持续承诺的一部分，新的固件更新已准备就绪，可安装在您的 3 系列 MDO 上。 此更新增添了 SENT 协议解码分析，旨在实现可视化或整体系统操作以及系统级调试。
已经有带 3-BND 选项的 3 系列 MDO？ 立即获取您的更新。
或者购买 SUP3-SRAUTOSEN 独立许可证或 SUP3-BND 升级许可证，将此功能添加到任何 3 系列 MDO
无论您是在调试串行总线还是在设计高速数字标准，我们为您提供全新的示波器用户界面标准，以便您可以更快、更轻松地找到答案。
| 型号 | 模拟带宽 | 模拟通道 | 数字通道数 | 采样率 | 记录长度 | 频谱分析仪 |
|---|---|---|---|---|---|---|
| MDO32 | 100 MHz - 1 GHz | 2 | 16（选配） | 高达 5 GS/s | 10 M | 最高 3 GHz（可选） |
| MDO34 | 100 MHz - 1 GHz | 4 | 16（选配） | 高达 5 GS/s | 10 M | 最高 3 GHz（可选） |
探头附件
| 产品技术资料链接 | 探头 | 描述 |
|---|---|---|
| 查看产品技术资料 | ADA400A | 放大器，差分；微伏，差分 - 可追溯校准标准证明 |
| 查看产品技术资料 | TDP1500 | 差分探头：1.5 GHz，1X/10X，+/- 8.5V，TekVPI |
| 查看产品技术资料 | TDP3500 | 差分探头：3.5 GHz，5X，+/- 2V，TekVPI |
| 产品技术资料链接 | 探头 | 描述 |
|---|---|---|
| 查看产品技术资料 | TAP1500 | 有源探头：1.5 GHz，10X，单端，TekVPI |
| 查看产品技术资料 | TAP2500 | 有源探头：2.5 GHz，10X，单端，TekVPI |
| 产品技术资料链接 | 探头 | 描述 |
|---|---|---|
| 查看产品技术资料 | TPP0100 | 无源探头：100 MHz，10X，BNC |
| 查看产品技术资料 | TPP0200 | 无源探头：200 MHz，10X，BNC |
| 查看产品技术资料 | TPP0250 | 无源探头：250 MHz，10X，TekVPI |
| 查看产品技术资料 | TPP0500B | 无源探头：500 MHz，10X，TekVPI |
| 查看产品技术资料 | TPP0502 | 无源探头：500 MHz，2X，TekVPI |
| 查看产品技术资料 | TPP1000 | 无源探头：1 GHz，10X，TekVPI |
| 产品技术资料链接 | 探头 | 描述 |
|---|---|---|
| 查看产品技术资料 | A621 | 电流探头：50 kHz，10 mA 至 2000 A，AC，BNC |
| 查看产品技术资料 | A622 | 电流探头：100 kHz，10 mA 至 100 A，AC/DC，BNC |
| 查看产品技术资料 | TCP0020 | 探头，AC/DC 电流；20 安培，50 MHz 带宽，TekVPI 接口 - 可溯源的校准证明 |
| 查看产品技术资料 | TCP0030A | 探头，AC/DC 电流；30 安培 DC，DC 至 120MHZ；带 TekVPI 接口，可追溯校准标准证明 |
| 查看产品技术资料 | TCP0150 | 电流探头：20 MHz，5 mA 至 212 A，AC/DC，TekVPI |
| 查看产品技术资料 | TCP303 | 探头，AC/DC 电流；DC-15MHZ，150A DC - 可追溯校准标准证明 |
| 查看产品技术资料 | TCP305A | 探头，AC/DC 电流；50 安培 DC，DC-50MHZ，可追溯校准标准证明 |
| 查看产品技术资料 | TCP312A | 探头，AC/DC 电流；30 安培 DC，DC-100MHZ，可追溯校准标准证明 |
| 查看产品技术资料 | TCP404XL | 探头，AC/DC 电流；DC-2MHZ，500A DC，750A DC 随占空比降额，可追溯校准标准证明 |
| 产品技术资料链接 | 探头 | 描述 |
|---|---|---|
| P6316 | MSO 探头；16 通道通用探头 |
| 产品技术资料链接 | 探头 | 描述 |
|---|---|---|
| 查看产品技术资料 | TPP0850 | 高压探头：800 MHz，50X，2.5 kV，单端，TekVPI |
| 产品技术资料链接 | 探头 | 描述 |
|---|---|---|
| 查看产品技术资料 | TDP0500 | 差分探头：500 MHz，5X/50X，+/- 42V，TekVPI |
| 查看产品技术资料 | TDP1000 | 差分探头：1 GHz，5X/50X，+/- 42V，TekVPI |
| 查看产品技术资料 | THDP0100 | 差分探头；100 MHZ TekVPI 差分高压探头 |
| 查看产品技术资料 | THDP0200 | 差分探头；200 MHZ TekVPI 差分高压探头 |
| 查看产品技术资料 | TMDP0200 | 差分探头；200 MHZ TekVPI 差分中压探头；TMPD0200 |
| Datasheet / Manual | 附件 | 描述 |
|---|---|---|
| 119414600 | 探头套件；RF 测量，近场探头套件，无源，手持式 | |
| 视图 Manual | HC3 | 适用于 3 系列 MDO 的硬手提箱（包括前盖） |
| 视图 Manual | RM3 | 适用于 3 系列示波器的机架安装套件 |
| SC3 | 适用于 3 系列示波器的软搬运箱（包括前保护盖） | |
| 视图 产品技术资料 | TEK-DPG | 附件，相差校正脉冲发生器信号源带 TekVPI 示波器接口 |
| 视图 产品技术资料 | TEK-USB-488 | USB 至 IEEE488 (GPIB) 通信适配器，适用于 USBTMC-USB488 兼容泰克仪器 |
| 视图 产品技术资料 | TPA-BNC | 探头适配器，从 TekProbe-BNC 至 TekVPI |
| 视图 Manual | TPA-N-VPI | 探头适配器，从 Type-N 连接器至 TekVPI |
