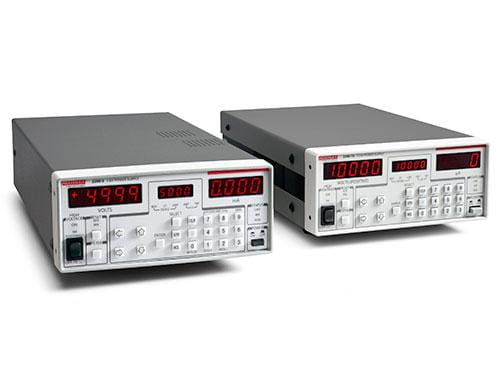

Keithley 2290 系列2290 系列高压电源非常适合高压设备和材料测试，以及高能物理试验。 为高达 5000V 的电压输出选择 2290-5 型号电源，为高达 10,000V 的电压输出选择 2290-10 型号电源。 这些电源测量 1V 分辨率的输出电压和 1μA 分辨率的输出电流。 除了电压和电流输出显示屏外，第三个显示屏显示以下四种设置之一：输出电压、电压限制、电流限制或电流跳闸。
2290 系列高压电源非常适合高压设备和材料测试，以及高能物理试验。 为高达 5000V 的电压输出选择 2290-5 型号电源，为高达 10,000V 的电压输出选择 2290-10 型号电源。 这些电源测量 1V 分辨率的输出电压和 1μA 分辨率的输出电流。 除了电压和电流输出显示屏外，第三个显示屏显示以下四种设置之一：输出电压、电压限制、电流限制或电流跳闸。
产品概述
特点 | 优势 |
| 低输出噪声 | 提高电源精度和测量灵敏度；5kV 电源上的可选择滤波器将噪声降至小于 3mV RMS 。 |
安全互锁 | 确保高压测试夹具检修门打开时禁用输出电压。 |
| IEEE-488 可编程 | 允许创建一个自动化高压测试系统。 |
| 可选保护模块 | 将低电压测量仪器（如 2600B 系列 SourceMeter® SMU 仪器）上的电压锁定至 200V 的最大值，甚至在被测设备 (DUT) 故障时，以防止损坏低电压仪器。 |
| 型号 | 说明 | 输出口数 | 最大电压 | 最大电流 | 连接能力 |
|---|---|---|---|---|---|
| 2290E-5 | 5KV 电源，240VAC 正常输入电压 | 1 | 5000V | 5mA | GPIB、模拟 |
| 2290-5 | 5KV 电源，120VAC 正常输入电压 | 1 | 5000V | 5mA | GPIB、模拟 |
| 2290-10 | 10KV 电源 | 1 | 10,000V | 1mA | GPIB，RS-232，模拟 |
探头和附件
| Datasheet / Manual | 附件 | 描述 |
|---|---|---|
| 视图 产品技术资料 | 2290-10-SHV | 10KV SHV MALE-SHV 阳性电缆，3 米（10 英尺） |
| 2290-10-SHVBH | 10KV SHV 阴性隔板连接器 | |
| 视图 产品技术资料 | 2290-10-SHVUC | 未端接电缆的 10KV SHV 插头，3 米（10 英尺） |
| 视图 产品技术资料 | 2290-5-MHV | 5KV SHV FEMALE-MHV 阳性电缆，3 米（10 英尺） |
| 视图 产品技术资料 | 2290-5-SHV | 5KV SHV FEMALE-SHV 阴性电缆，3 米（10 英尺） |
| 视图 产品技术资料 | 2290-5-SHVBH | 5KV SHV 阳性隔板连接器 |
| 视图 产品技术资料 | 2290-INT-CABLE | 未端接互锁电缆的 3 针连接器 |
