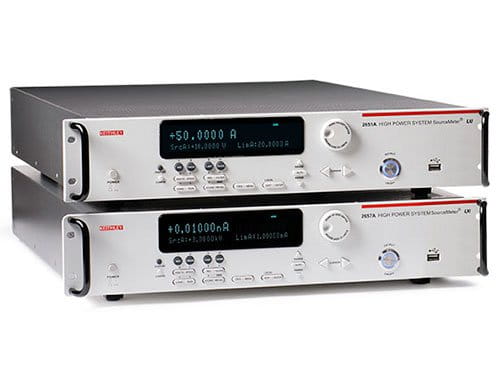

2650 系列大功率 SourceMeter SMU 仪器专为高电压/电流电子产品和功率半导体元件（例如二极管、FET 和 IGBT、高亮度 LED、直流至直流转换器、电池、太阳能电池及其他高功率材料、组件、模块和部件）的检定和测试而设计。 它们提供前所未有的功率、精度、速度、灵活性、易用性，可提高研发、生产测试和可靠性环境中的效率。 两种仪器可以提供高达 3000V 或高达 2000W 的脉冲电
2650 系列大功率 SourceMeter SMU 仪器专为高电压/电流电子产品和功率半导体元件（例如二极管、FET 和 IGBT、高亮度 LED、直流至直流转换器、电池、太阳能电池及其他高功率材料、组件、模块和部件）的检定和测试而设计。 它们提供前所未有的功率、精度、速度、灵活性、易用性，可提高研发、生产测试和可靠性环境中的效率。 两种仪器可以提供高达 3000V 或高达 2000W 的脉冲电流功率。
产品概述
功能 | 优势 |
| 高度灵活的四象限电压和电流源/负载，与高精度电压表和电流表相结合 | 具有 6½ 位分辨率，相比同类产品颇具性能优势。 |
| 源或阱 (2651A) 脉冲功率高达 2000W（±40V、±50A），或直流电源高达 200W（±10V@±20A、±20V@±10A、±40V@±5A）；轻松连接两个器件（串联或并联）创建高达 ±100A 或 ±80V 的解决方案 | 支持功率半导体、HBLED、光学器件、太阳能电池、GaN、SiC 和其他复合材料与设备的检定/测试。应用范围包括半导体结温度检定；高速、高精度数字化；电迁移研究；以及高电流、高功率设备测试。 |
| 源或阱 (2657A) 直流或脉冲功率高达 180W（±3000V@20mA、±1500V@120mA） | 提供功率半导体器件检定和测试所需的高压，包括 GaN、SiC 及其他复合材料和器件、高达 3kV 的击穿和漏电测试以及亚毫秒瞬态检定。 |
| 内置基于网络浏览器的软件 | 支持通过任何浏览器、任何计算机、从全球任何地方进行远程控制。 |
| 有数字化或积分测量模式可供选择 | 支持精确检定瞬态和稳态行为，包括快速变化的热效应。 |
| TSP（测试脚本处理）技术 | 通过在仪器中嵌入测试脚本，避免 PC 控制器与仪器之间出现通信延迟，显著提高测试吞吐量。 |
| TSP-Link 通道扩展总线 | 可让多台 2651A 和 2657A 与所选 2600B 系列 SMU 仪器组合成多达 32 条通道的集成系统。 |
| Python 驱动程序支持 | 利用原生 Python 命令的强大功能来控制仪器，并消除繁琐的手动解析。轻而易举地找到自己钟爱的 IDE，例如 VS Code 或 PyCharm。 了解详情。 |
| 兼容 8010 型高功率设备测试夹具和 8020 型高功率接口面板 | 为封装件或晶片级高功率器件的测试提供安全而方便的连接。 |
| 选配的 ACS 基础半导体元件检定软件 | 在产品开发、质量检验或故障分析期间执行封装件检定时，充分地提高工作效率。 |
降低成本并保护您的投资
“吉时利保障”计划提供快速、高质量的服务，成本仅为按需服务活动的一小部分。只需点击一下或拨打一个成电话即可获得维修服务，无需索取报价或填写采购单，也不会有审批延误。
| 型号 | 通道 | 最大电流源/量程 | 最大电压源/量程 | 测量分辨率（电流/电压） | 功率 |
|---|---|---|---|---|---|
| 2651A | 1 | 50A | 40V | 100fA / 100nV | 2000 W |
| 2657A | 1 | 120mA | 3000V | 1fA / 100nV | 180 W |
产品软件
使用 KickStart 轻松进行测量。 无需编程即可快速轻松地检定您的设备和材料。 以图形和表格格式显示实时结果。 导出数据表或图表，实现快速报告或在 Excel 中进行其他分析。
GPIB、USB、Windows 操作系统上的以太网连接
TSP Toolkit is an open source scripting tool available as a Visual Studio Code (VS Code) extension. It can be used to develop TSP test scripts alongside your other favorite VS Code extensions, such as those for Python, C# and many more. TSP Toolkit includes all the functionality and instrument support of Test Script Builder (TSB) plus many quality-of-life features including syntax highlighting, auto-completion with in-line command help, and a modern user interface.
Keithley 自动化检定套件 (ACS) 可完全控制您的设备。无论您是需要控制工作台上的几台仪器，还是需要自动化整个测试机架以进行生产，ACS 均能为设备检定、参数测试、可靠性测试和简单的功能测试提供灵活的交互式环境。
数据管理和统计分析功能
产品附件
| Datasheet / Manual | 附件 | 描述 |
|---|---|---|
| 视图 产品技术资料 | 2651A-KIT-3 | 低阻抗大电流同轴电缆套件，长 3 米 |
| 视图 产品技术资料 | 2657A-LIM-3 | 低互连模块 |
| 视图 产品技术资料 | 2657A-PM-200 | 高压 200V 保护模块 |
| 视图 产品技术资料 | 8010 | 265xA 测试夹具 |
| 视图 产品技术资料 | HV-CA-554-1 | 高压三芯同轴电缆，1 米，插头至插头 |
| 视图 产品技术资料 | HV-CA-554-2 | 高压三芯同轴电缆，2 米，插头至插头 |
| 视图 产品技术资料 | HV-CA-554-3 | 高压三芯同轴电缆，3 米，插头至插头 |
| 视图 产品技术资料 | HV-CA-571-3 | 高压三芯同轴插孔 BKHD UNTERM 电缆，3 米 |
| 视图 产品技术资料 | HV-CS-1613 | 高压三芯同轴插孔馈通连接器 |
| 视图 产品技术资料 | SHV-CA-553-1 | SHV 至 HV 三芯同轴电缆，1 米，插头至插头 |
| 视图 产品技术资料 | SHV-CA-553-3 | SHV 至 HV 三芯同轴电缆，3 米，插头至插头 |
