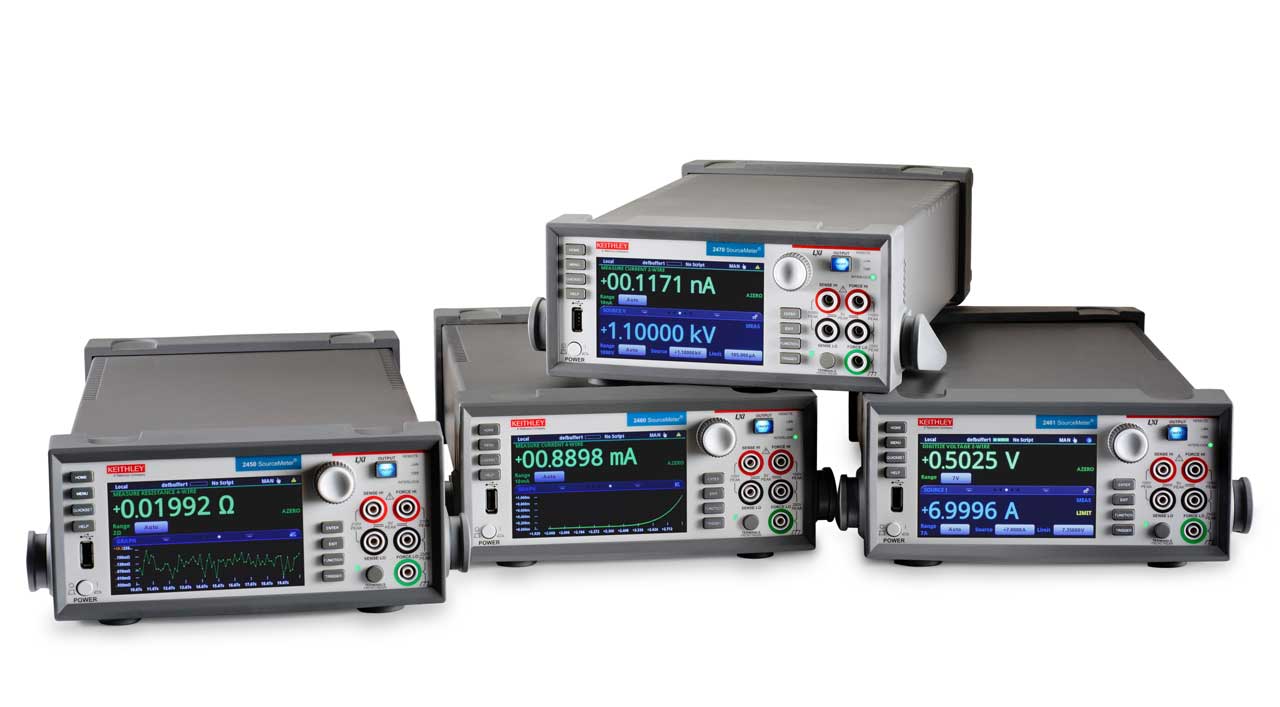

Keithley 2400 图形化系列 SMU 仪器提供四象限精密电压和电流源/负载，外加直观触摸屏用户界面上的测量。这些仪器可同时提供 10 fA - 10 A 脉冲电流和/或 100nV - 200V 电压（实现 1000W 脉冲和 100W 直流总功率）并对其进行测量，从而使用户可以 Touch，Test，Invent®（触摸、测试、创新）。
产品概述
在 2400 系列图形化 SMU 上安装 I-V 记录器软件，在功能上替换 Tektronix 576 或 370 等传统波形记录器。无需配置扫描或连接到其他软件，即可快速探寻两端器件的特征。
5G、汽车和替代能源市场对更高效高压半导体的需求促使对 SiC 和 GaN 等新技术的测试和研究日益复杂。您的测试设备需要发展以跟上步伐。
2470 SMU 在击穿电压、泄漏电流、隔离测试、耐压和介电耐压测试等测量方面增加了多项功能，可让您更快地了解情况。
SMU 仪器可捕获更详细的设备行为，并在扩展范围内检定设备，因此您能更好地了解设备，提高其质量，改善其性能。
特点
在直观、多点触控用户界面上能测量、查看和发现更多细节，从原始读数到直方图，再到基于时间和基于电压/电流的波形，并且能更快速地获得答案。
特点
SMU 仪器将多功能性提高到一个新高度，适合现今应用和未来创新。配置精密电源、6½ 位数字万用表、电流源、电压源、皮安表、电子负载等。
源测量单元教程学习中心将关于 Keithley SMU 和其他产品的大量信息都放在一个方便的位置。 我们提供指向与我们所服务的应用和行业相关的各种内容的链接。
吉时利保障计划以按需服务事件的一小部分成本提供快速、高质量的服务。 只需点击一下或拨打一个电话即可获得维修服务，在此过程中，无需报价或填写采购单，也不会有审批延误。
| 型号 | 触摸屏 | 通道 | 最大电流源/量程 | 最大电压源/量程 | 测量分辨率（电流/电压） | 功率 |
|---|---|---|---|---|---|---|
| 2450 | 是 | 1 | 1A | 200V | 10fA/10nV | 20 W |
| 2460 | 是 | 1 | 7A | 100V | 1pA / 100nV | 100 W |
| 2470 | Yes | 1 | 1A | 1100V | 10fA / 100nV | 20 W |
| 2461 | 是 | 1 | 10A | 100V | 1pA / 100nV | 1000W |
产品应用
使用 SMU 仪器独特的脉冲、电压或电流功能，最大限度地减少 HBLED 自发热，降低对测量精度的负面影响，消除损坏被测设备的担忧。
测试在 SiC 和 GaN 半导体设备开发的各阶段均起着重要的作用，用于检定、基准测试和记录效率和其他特点。首先测试材料以确定适用性。MOSFET 等设备一经制造，则必须在进行击穿电压、泄漏电流和断开状态电阻测试后才可将其安装到电路板上。
应用注释：使用 Keithley 2470 SourceMeter® 源测量单元 (SMU) 仪器和 KickStart 软件在高压半导体设备上进行击穿和泄漏电流测量
SMU 仪器是检定和验证睡眠和活跃状态期间可能生成和测量超低和低电压或电流信号的传感器的最准确、可靠且方便的方法。 SMU 提供最宽的工作范围、灵敏度、速度和精度，可最大限度地减少错误读数，让您放心测试。
应用注释：使用 2450 型交互式 SourceMeter®SMU 仪器进行生物传感器/交换器鉴定
化学工程师、化学家和其他科学家使用电测量技来研究化学反应和动力学。最常用的测量技术是循环伏安法 (CV)，该技术通常使用稳压器执行。Keithley 的图形 SMU 是电子化学实验室执行循环伏安法和其他电化学测试的一种高精度、低成本替代品。
应用注释：使用 2450-EC 或 2460-EC 电化学实验室系统执行循环伏安法测量
图形化 SMU 仪器可以使电池放电并创建电池模型以用于电池模拟器。该模型同时包含随电池充电状态变化的开路电压和内部电阻。然后，电池模拟器将使用创建的电池模型模拟电池，并可以在各种测试条件下使用，以了解在各种放电条件下由电池供电时产品的性能。
使用可以提供电流和电压并对其进行测量的 Keithley 2450 型或 2460 型 SourceMeter SMU 仪器，可以轻松生成太阳能电池和电池板的 I-V 检定。由于这两款 SourceMeter 仪器均具有四象限源功能，因此其可以根据施加的电压吸收电池电流。
应用注释：使用 Keithley 2450 型或 2460 型 SourceMeter® SMU 仪器对光伏电池和光伏板进行 I-V 检定
利用原生的 Python 命令，可以轻松控制示波器、数字万用表、源测量单元、波形发生器等多种仪器。摒弃繁琐的手动解析过程。轻而易举地找到自己钟爱的 IDE，例如 VS Code 或 PyCharm。
长期以来，波形记录器一直被视为工程教学的必备工具，因为可方便学生将学习的知识直接应用到电气设备上。采用 Keithley 图形化 SourceMeter 仪器的 I-V 记录器可提供同样的优势，能够为学生提供实时直接控制，使他们自行进行实验并巩固对各种电子产品的理解。
